eTicketXP携帯液晶対応eチケットリーダ

液晶画面や紙に印刷されたバーコード・QRコードを快適に読み取れるeTicketXP。大型スマートフォンに対応した広いスキャンウィンドウを備え、レジ機器やPOS端末への組み込みにもぴったりです。読み取り結果はLEDとブザーで明確に通知されます。

  • バーコード
  • 二次元コード
  • 定置タイプ
  • 有線タイプ
  • USB接続
  • RS-232C接続
  • HID POS
  • IP42
  • 1年保証
eTicketXP/eTicketX 携帯液晶対応eチケットリーダ

eTicketXPの特徴

レジ機器やPOS端末に組み込める設計

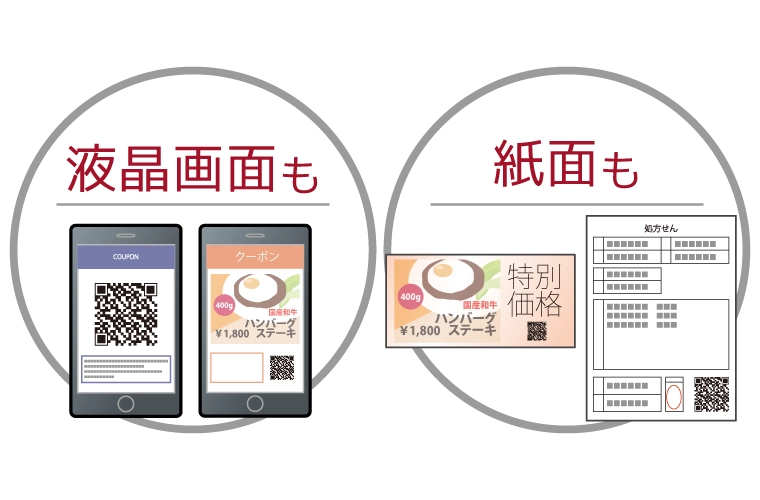

紙・液晶画面どちらのコードも確実にスキャン

紙・液晶画面どちらのコードも確実にスキャン

diBar eTicketはスマートフォンなどの液晶ディスプレイ上に表示されたバーコードやQRコードを正確に読み取ります。もちろん、商品パッケージなど紙媒体のバーコードにも対応しており、POS端末やレジ周辺機器との連携にも適しています。

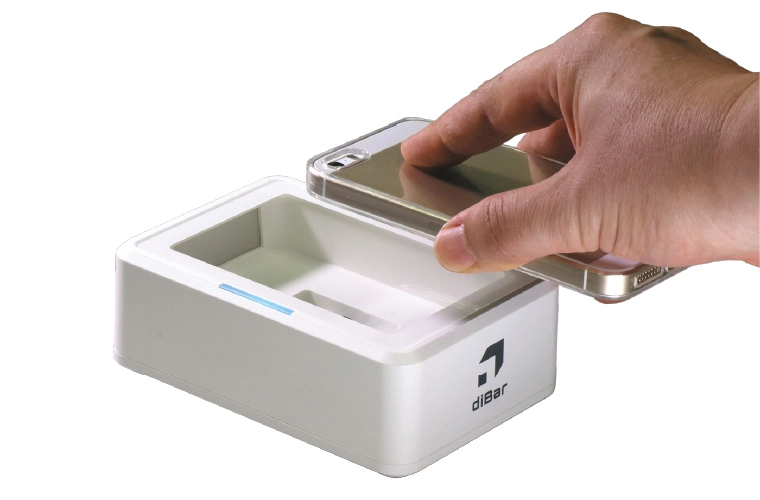

広くて使いやすいスキャンウィンドウ

広くて使いやすいスキャンウィンドウ

大型スマートフォンの画面サイズにも対応可能な広い読取ウィンドウを搭載。ウィンドウ部分には傷に強いガラス素材を使用しています。

読取ウィンドウサイズ:80 × 60mm

直感的に分かる読取完了通知

直感的に分かる読取完了通知

読み取りが完了すると、大型LEDの点灯とブザー音で即座にフィードバック。操作に不慣れな方でも安心してお使いいただけます。

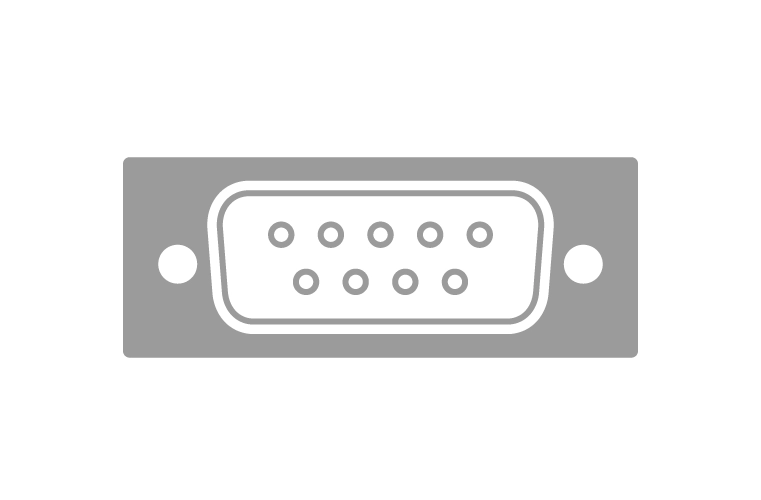

シリアルコマンドによるトリガ制御

シリアルコマンドによるトリガ制御

シリアル通信を通じて、読み取りの開始・終了タイミングをコマンドで制御できます。

コマンド例:

  • 読取開始:<STX>T<CR>
  • 読取終了:<STX>U<CR>

日本語入力に対応:Windowsアプリ

日本語入力に対応(Windowsアプリ)

MS-WORD、MS-EXCEL、Webブラウザなど、Windows環境での日本語入力に標準対応しています。

日本語入力の対応内容
文字 入力例
半角:英数字カナ 12345ABCDEFGアイウエオ
全角:ひらがなカタカナ あいうえおアイウエオ
漢字 漢字がエンコードされたQR対応

※アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。
※その他、記号にも対応してします。

プリフィックス・サフィックス対応

プリフィックス・サフィックス対応

読み取ったデータの先頭や末尾に、制御文字(例:改行コード)や任意の文字列(数字・英字など)を自動付加できる機能です。

  • プリフィックス:読取データの先頭に付加
  • サフィックス:読取データの最後に付加

eTicketXPの仕様

対応バーコードシンボル

一次元コード(バーコード)

UPC, EAN, Code 128, Code 39, Code 93, Code 11, Matrix 2 of 5, Codabar Interleaved 2 of 5, Mis Plessey, GSI DataBar, China Postal, Korean Postal

二次元コード(QRなど)

PDF417, MicroPDF417, Data Matrix, Maxicode, QR Code, MicroQR, Aztec Hanxin

読取深度

eTicketXPの読取深度
コードナローバー/最小セル読取深度
EAN1313 mil (0.33 mm)0 ~ 140mm
QRコード10 mil (0.254 mm)0 ~ 80mm
QRコード13 mil (0.33 mm)0 ~ 110mm
PDF 4177 mil (0.178 mm)0 ~ 100mm
PDF 41710 mil (0.254 mm)0 ~ 160mm
PDF 41713 mil (0.33 mm)0 ~ 180mm
Data Matrix10 mil (0.254 mm)0 ~ 100mm
Data Matrix13 mil (0.33 mm)0 ~ 120mm

※読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。

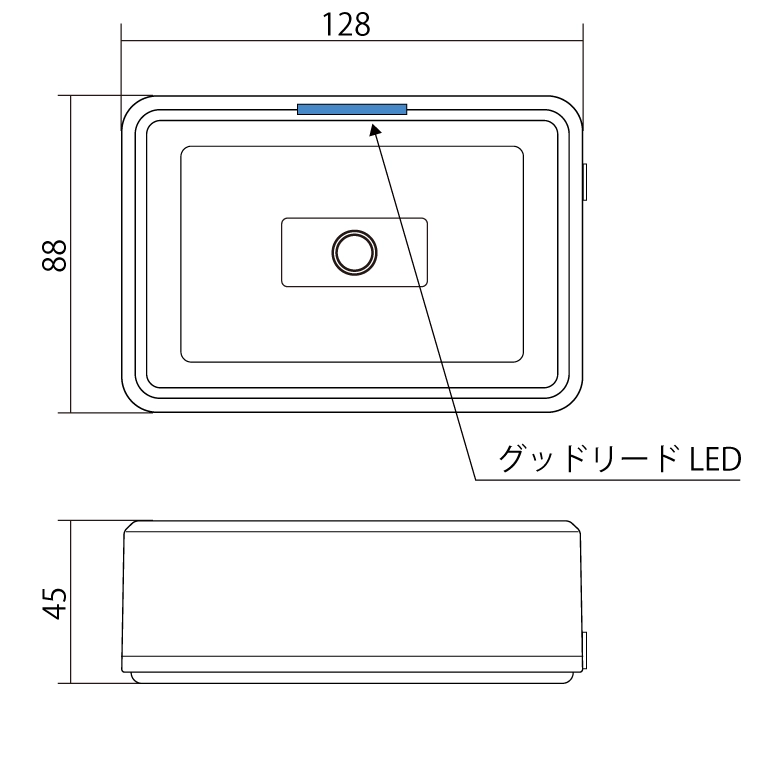

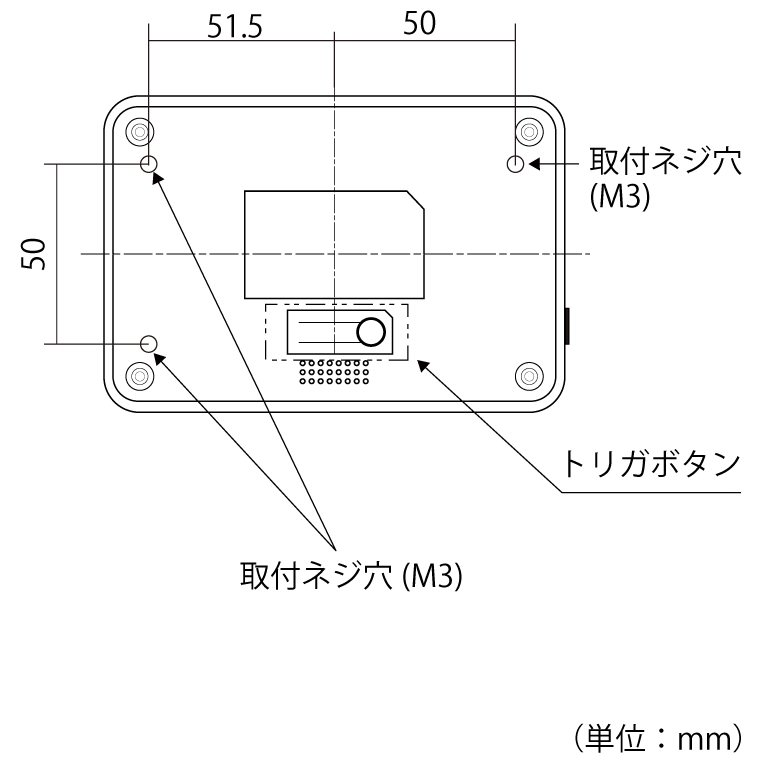

寸法図

eTicketXP寸法図
eTicketXP寸法図

仕様表

eTicketXPの仕様
項目仕様
入力電圧DC5V +/-5%
消費電流390mA (スタンバイ時: 215mA)
インディケータLED紫色:グッドリード(青赤両点灯)
赤色: リーダ異常
青色: 電源オン
ブザーグッドリード, エラーなど
※ 長さ, 音量 調整可能
温度動作0 ~ 50℃
保管-4 ~ 70℃
湿度動作10 ~ 90%RH(氷結・結露なきこと)
保管5 ~ 95%RH (氷結・結露なきこと)
ESD保護+/-8KV(気中放電), +/-4KV(接触放電)
外形寸法88mm(W)× 128mm(D)× 45mm(H)
重量約283g (ケーブル含む)
耐落下150cmの高さからコンクリート面に自然落下後、動作に支障なし
保護等級IP42相当
MTBF25,000時間
適合規格FCC class B, CE, RoHS

光学部

eTicketXPの光学部仕様
項目仕様
光源3500K
耐外乱光100,000lux
解像度1280px(H) × 1080px(V)
視野角70°(H)x 62°(V)
読取ウィンドウ80mm × 60mm
分解能0.0762mm(3mil) @コード39
焦点距離0mm
最小シンボルコントラスト15%

※読取性能は、コード品質・周囲照度・LCD輝度などに大きく影響を受けます。実際の運用環境にて、事前に入念な試験実施をお願いします。

ダウンロード

ドキュメント

eTicketXPのドキュメントダウンロード
ファイル名 ダウンロード
クイックガイド(diBar eTicket X/XP/S/SP 共通) file_downloadダウンロード
液晶QR対応 eTicket Series 説明書(diBar eTicket X/XP/S/SP 共通) file_downloadダウンロード

ドライバ・ユーティリティ

eTicketXPのドライバ・ユーティリティ
ファイル名 ダウンロード
USB-COMドライバ(diBar eTicket X/XP/S/SP 共通) file_downloadダウンロード

※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
