QRコード対応 スマホ液晶対応 RS232接続
eTicketXP-RS232
- RS232C接続モデルについて
- シリアルデータ通信モデルです。USB接続（HID：キーボードデータ）とはデータの扱いが異なります。ご使用頂くには電源供給が別途必要になりますので、ACアダプタを購入いただくかご用意ください。
電源供給パーツをお持ちでない方は
あわせてご購入ください特長
レジ機器への接続やキオスク端末への組み込みに最適
紙面/液晶画面のコードを読み取り
diBar eTicketはスマートフォンなどの液晶画面上のバーコード・QRをスムーズに読み取ります。もちろん、商品に印刷されたバーコードも読み取るので、レジ機器への接続やPOS端末への組み込みにも指摘です。

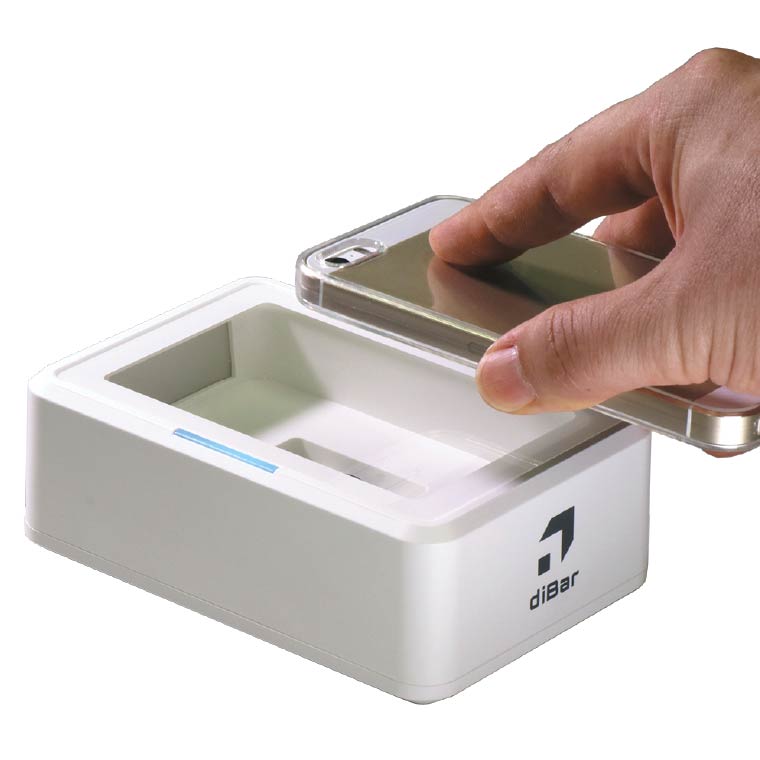

大きな読取ウィンドウ
大型スマートフォンにも対応できる大型スキャンウィンドウ。 ウィンドウは傷にも強いガラスを採用しています。
読み取りウィンドウ
80 × 60mm
わかりやすい読取確認
大きなLEDとブザー音で読み取り確認が容易です。
日本語入力に対応
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。
対応文字種
半角英数字カナ 例）12345ABCDEFGアイウエオ 全角ひらがな 例）あいうえお 全角カタカナ 例）アイウエオ 漢字 例）漢字がエンコードされたQRコードにも対応 ※アプリによっては、正しく動作しない場合はありますので、評価貸出機による事前の動作確認をお願いします。
※その他、記号にも対応してします。シリアルトリガ対応
シリアルコマンドで読み取りタイミング（トリガ）の制御が可能です。（シリアル通信時のみ）
コマンド
読取開始コマンド： <STX>T<CR>
読取終了コマンド： <STX>U<CR>セット内容
・本体
・インターフェイスケーブル
・ドキュメント仕様
対応バーコード
一次元コード（バーコード）
UPC, EAN, Code 128, Code 39, Code 93, Code 11, Matrix 2 of 5, Codabar Interleaved 2 of 5, Mis Plessey, GSI DataBar, China Postal, Korean Postal
二次元コード（QRなど）
PDF417, MicroPDF417, Data Matrix, Maxicode, QR Code, MicroQR, Aztec Hanxin
読取深度
コード ナローバー/最小セル 読取深度 EAN13 13 mil (0.33 mm) 0 ~ 140mm QRコード 10 mil (0.254 mm) 0 ~ 80mm QRコード 13 mil (0.33 mm) 0 ~ 110mm PDF 417 7 mil (0.178 mm) 0 ~ 100mm PDF 417 10 mil (0.254 mm) 0 ~ 160mm PDF 417 13 mil (0.33 mm) 0 ~ 180mm Data Matrix 10 mil (0.254 mm) 0 ~ 100mm Data Matrix 13 mil (0.33 mm) 0 ~ 120mm ※読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。
外形寸法
仕様表
項目 仕様 入力電圧 DC5V +/-5% 消費電流 390mA （スタンバイ時： 215mA） インディケータ LED 紫色：グッドリード（青赤両点灯）
赤色： リーダ異常
青色： 電源オンブザー グッドリード, エラーなど
※ 長さ, 音量 調整可能温度 動作 0 ~ 50℃ 保管 -4 ~ 70℃ 湿度 動作
10 ~ 90%RH（氷結･結露なきこと） 保管 5 ~ 95%RH （氷結･結露なきこと） ESD保護 +/-8KV（気中放電）, +/-4KV（接触放電） 外形寸法 88mm（W）× 128mm（D）× 45mm（H） 重量 約283g （ケーブル含む） 耐落下 150cmの高さからコンクリート面に自然落下後、動作に支障なし 保護等級 IP42相当 MTBF 25,000時間 適合規格 FCC class B, CE, RoHS 光学部
項目 仕様 光源 3500K 耐外乱光 100,000lux 解像度 1280px（H） × 1080px（V） 視野角 70°（H）x 62°（V） 読取ウィンドウ 80mm × 60mm 分解能 0.0762mm（3mil） @コード39 焦点距離 0mm 最小シンボルコントラスト 15% ※読取性能は、コード品質・周囲照度・LCD輝度などに大きく影響を受けます。実際の運用環境にて、事前に入念な試験実施をお願いします。
