2504高性能QRコードリーダー
IP65に対応した防塵・防滴性能と1.8mの落下試験をクリアする耐久性を兼ね備えた2Dエリアイメージャ。欠損や汚れのあるバーコードや液晶画面上のコードも安定して読み取れる設計で、厳しい作業環境でも安心して導入できます。
- バーコード
- QRコード
- 有線タイプ
- USB接続
- RS-232C接続
- DOS/Vキーボード接続
- RoHS
- IP65
- 3年保証
2504の特徴
高性能 高堅牢2Dエリアイメージャ
IP65防塵防滴と1.8m落下に耐える堅牢設計
IP65の保護性能を持ち、1m×1000回のタンブリング試験や1.8mからコンクリート床への落下試験もクリア。厳しい作業環境でも安心して使用できる設計です。
優れた読み取り性能
欠損や低コントラストのバーコード、液晶画面に表示されたコードもスムーズに読み取り可能です。

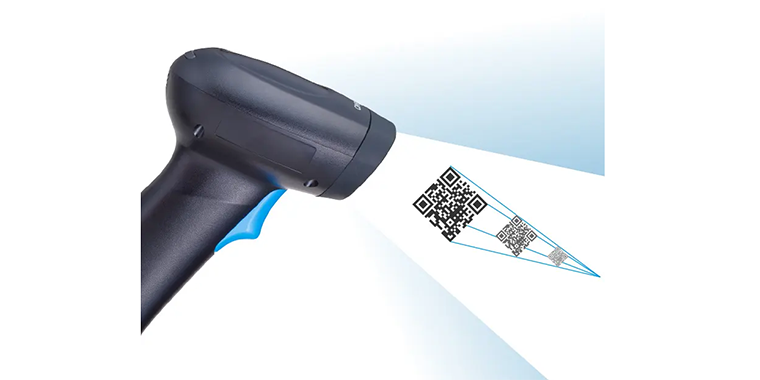

ミドルレンジスキャナ （2504MR）
数メートル先のコードも読み取れるミドルレンジ対応モデルを用意しています。
テザープレート対応モデル
テザープレートはスキャナ上部に取り付けるフック用プレートで、工場ラインなどで工具同様に吊り下げて使えます。
2504の仕様
対応バーコードシンボル
一次元コード（バーコード）
Codabar、Code 39、Code 93、Code 128、 GS1 DataBar (RSS)、Industrial 2 of 5、 Interleave 2 of 5、ISBT-128、 イタリアファーマコード、 Matrix 2 of 5、MSI、UPC/EAN/GS1-128、Code 11、その他
二次元コード（QRなど）
PDF417, MicroPDF417, Data Matrix, QR code, Micro QR Code, Aztec, MaxiCode, Han Xin Code など
読取深度
スタンダードレンジモデル（2504：旧 SE4750）
| ナローバー/最小セル | 読取深度 |
|---|---|
| Code 39 : 3 mil（0.076mm） | 40 ～ 100mm |
| Code 39 : 5mil（0.127mm） | 35 ～ 170mm |
| UPCA : 13 mil（0.330mm） | 40 ～ 280mm |
| PDF417 : 5mil（0.127mm） | 35 ～ 105mm |
| QR コード : 10 mil（0.254mm） | 15 ～ 165mm |
※メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。
スタンダードレンジモデル（2504：SE4107）
| ナローバー/最小セル | 読取深度 |
|---|---|
| コード39: 3mil（0.0762mm） | 70 ～ 170mm |
| コード39: 5mil（0.127mm） | 65 ～ 235mm |
| コード128: 5mil（0.127mm） | 75 ～ 220mm |
| PDF417: 7mil（0.178mm） | 40 ～ 190mm |
| Data Matrix: 10mil（0.254mm） | 75 ～ 210mm |
| UPCA: 13mil（0.330mm） | 50 ～ 490mm |
| Code 39: 15mil（0.381mm） | 35 ～ 280mm |
| Code 39: 20mil（0.508mm） | 35 ～ 600mm |
※メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。
ミドルレンジモデル（2504MR）
| ナローバー幅 | 読取深度 |
|---|---|
| Code 128：5mil（0.127mm） | 185 ～ 375mm |
| PDF 417：5mil（0.127mm） | 210 ～ 265mm |
| Data Matrix：7.5ml（0.1905mm） | 170 ～ 350mm |
| Data Matrix：10 mil（0.254mm） | 155 ～ 455mm |
| UPCA：13 mil（0.330mm） | 80 ～ 940mm |
| Code 39：100 mil（2.54mm） | 280 ～ 4250mm |
| Data Matrix：160 mil（4.064mm） | 295 ～ 3840mm |
※テストチャートによる参考値であり、保証値ではありません。
仕様表
スタンダードレンジモデル（2504）
| 項目 | 2504（旧：SE4750） | 2504（SE4107） |
|---|---|---|
| 光学センサ | 1280x800 ピクセル | 1280 x 960ピクセル |
| 光源 | 昼白色LED（2個） | 昼白色LED（1個） |
| 解像度 | バーコード：0.076mm（3 mil） 二次元コード：0.127mm（5 mil） |
|
| スキャン角度 | ピッチ ± 70° スキュー ± 60° |
ピッチ ± 60° スキュー ± 60° |
| 最小PCS | 25% | 20% |
| スキャン速度 | 60 スキャン/秒 | 30スキャン/秒 |
| 周囲照度 | 100,000 lux以下 | |

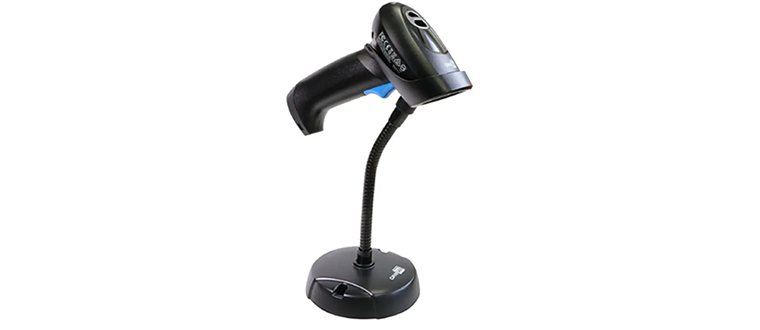

| ハンズフリースキャン | オートセンスモードとプレゼンテーションモード | |
| 機能 | データ編集機能 | |
| 寸法（L x W x H） | 161 x 66 x 96 mm | |
| 重量(ケーブル除く) | 145g | 166g |
| 消費電力（※1） | 待機：55 mA 動作：400 mA |
待機：16 mA 動作：270 mA |
| 温度 | 動作: 0 ～ 50℃ ／ 保管: -40 ～ 70℃ | |
| 湿度 | 動作: 10 ～ 90％ ／ 保管: 5 ～ 95％ | |
| 耐衝撃 | 1.8 m の高さからコンクリート上に複数回の落下 1 m タンブリング試験1000回 |
|
| 保護等級 | IP65 | |
| 静電気 | ±10 kV 接触放電 ／ ±20 kV 気中放電 | |
| 規格 | FCC, IC, CE, RCM, BSMI, KC REACH、WEEE、ErP、Eurpoe RoHS、中国 RoHS、台湾 RoHS |
|
| 保証 | 3年間（エンジンは1年） | |
（※1）USB通信時の消費電力になります。
ミドルレンジモデル（2504MR）
| 項目 | 仕様 |
|---|---|
| 光学センサ | 1280x960 ピクセル |
| 光源 | 昼白色LED（2個） |
| 解像度 | バーコード：0.076mm（3 mil） 二次元コード：0.127mm（5 mil） |
| スキャン角度 | ピッチ：± 60° ／ スキュー：± 60° |
| 最小PCS | 20% |
| スキャン速度 | 60 スキャン/秒 |
| 周囲照度 | 100,000 lux以下 |
| ハンズフリースキャン | オートセンスモードとプレゼンテーションモード |
| 機能 | データ編集機能 |
| 寸法（L x W x H） | 161 x 66 x 96 mm |
| 重量(ケーブル除く) | 166 g |
| 消費電力（※1） | 待機：16 mA ／ 動作：270 mA |
| 温度 | 動作: 0 ～ 50℃ ／ 保管: -40 ～ 70℃ |
| 湿度 | 動作: 10 ～ 90％ ／ 保管: 5 ～ 95％ |
| 耐衝撃 | 1.8 m の高さからコンクリート上に複数回の落下 1 m タンブリング試験1000回 |
| 保護等級 | IP65 |
| 静電気 | ±10 kV 接触放電 ／ ±20 kV 気中放電 |
| 規格 | FCC, IC, CE, RCM, BSMI, KC REACH、WEEE、ErP、Eurpoe RoHS、中国 RoHS、台湾 RoHS |
| 保証 | 3年間（エンジンは1年） |
（※1）USB通信時の消費電力になります。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
