GT20QDDPM対応QRコードリーダー
金属部品や微細なコードも正確に読み取れる高性能モデル。GT20QDは、自動車部品などの金属製ワークや、基板上に印字された極小コードにも安定した読取を実現。防塵・防水性能はIP65Gに準拠し、オイル使用環境に適した耐油設計「Gグレード」も搭載しています。
- バーコード
- QRコード
- DPM
- 有線タイプ
- USB接続
- RS-232C接続
- バイブレーション
- 金属ワーク
- 極小コード
- マジックキー
- 1年保証
GT20QDの特徴
抜群の読取性能

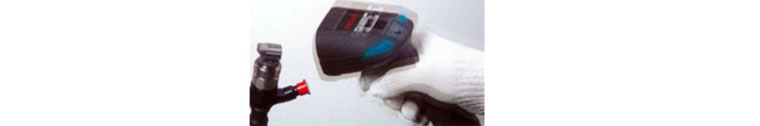

金属ワークの安定読み取り
従来読み取りが難しかった金属製の自動車部品にも対応し、高精度で安定したスキャンが可能です。

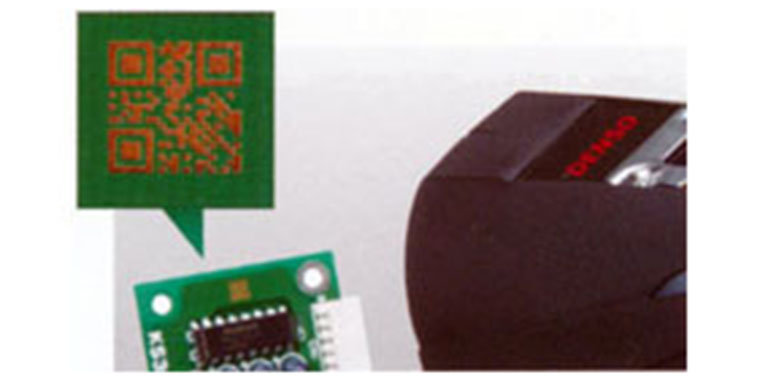

極小コードの読み取り
最小分解能0.1mmで、基板や電子部品に印字された微細なコードも正確に読み取れます。
クラス最高の耐環境性能
耐環境性能
IP65G準拠の構造で、粉塵や水の侵入を防ぎ、過酷な現場環境にも対応します。
耐衝撃性能
ヘッド全面のラバーと強化ボディにより、2.0m×60回の落下にも耐える堅牢設計を実現しています。

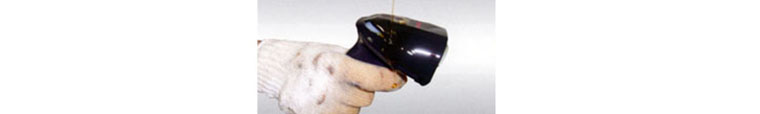

耐油構造
切削油などのオイルが使用される現場でも安心の「Gグレード」仕様。
Gグレードとは、あらゆる方向からの油滴や油煙が内部に侵入しない耐油構造を意味します。
優れた操作性
バイブレータ搭載
工場などの騒音環境でも、振動による読取確認が可能です。
マジックキー搭載
任意の機能をマジックキーに割り当てられ、作業効率が大幅に向上します。
- バンク切替・マーカスイッチ点灯・読取データの再送
- オートセンスモード切替・指定キャラクタ転送
GT20QDの仕様
対応バーコードシンボル
一次元コード（バーコード）
JAN/EAN/UPC, コード39, NW7, ITF, コード128, GS1-128, GS1 DataBar, コード93
二次元コード（QRなど）
QR, マイクロQR, SQRC, iQR, DataMatrix(ECC200), PDF417, MicroPDF417, マキシコード, EAN.UCC コンポジット(GS1 DataBar コンポジット)
寸法図
仕様表
| 項目 | 仕様 |
|---|---|
| 分解能 | 1次元 0.1mm、2次元 0.1mm |
| 照明 | 複合照明 |
| マーカ | 緑色LED |
| 読取確認 | 確認用W-LED(青色/緑色/赤色)、バイブレータ、 スピーカ(音量3段階/トーン3段階) |
| インターフェイス | RS232Cインターフェイス(Dsub9S, 2m) USBインターフェイス(HID/COM, 2m) |
| 供給電源 | 専用ACアダプタ |
| 保護構造 | IP65G（※1） |
| 耐落下強度 | 2.0mコンクリート床上に6面各10回(計60回)（※2） |
| 保護構造 | IP54(JIS 防塵･防沫型) |
| 動作温度 | -5℃～+50℃ |
| 湿度 | 10%～90% 結露・氷結無し |
| 周囲照度 | 20～10,000 lux (昼光色蛍光灯以下) |
| 重量 | 約210g |
（※1）JIS C0920 に準拠インターフェイスケーブルのコネクタカバーをロックした状態で保証されます。
（※2）試験値であり、保証値ではありません。
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
