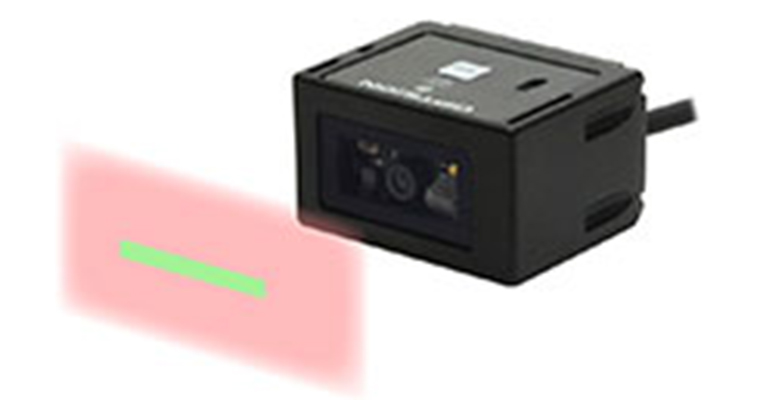

NLV-3101超小型 定置式コードリーダ
世界最小クラスのコンパクト設計ながら高性能を備えた定置式コードリーダです。高速スキャンが可能で、幅広な一次元バーコードから高密度な2次元コードまで幅広く対応。最大16コードの同時読み取りや、連結QRコードの自動判別機能も搭載しています。また、USB-HIDインターフェースを介して漢字の出力も行えます。
- バーコード
- QRコード
- 定置タイプ
- USB接続
- RS-232C接続
- GS1
- CMOS
- RoHS
- IP65
- 1年保証
NLV-3101の特徴
- 世界最小クラスの超小型サイズを実現
- 従来モデルと比較して、読み取りスピードが約2倍に向上
- 視認性の高いシャープな緑色エイミングLED
- 広幅なバーコードから高密度な2次元コードまで、安定した読み取りを実現
- 最大16コードを一括読み取り
連結QRコードの自動読み取りにも対応 - USB-HID接続による漢字データの出力に対応
- 標準分解能モデル NLV-3101-SR、高分解能モデル NLV-3101-HD の 2 モデルをご用意
読み取り機能
360度どの角度からでも読み取れる全方向スキャン機能を備えており、作業の効率化に貢献します。スマートフォンなどの液晶画面に表示された2次元クーポンの読取にも対応。装置へ固定すれば、ハンズフリー運用にも最適です。また、最大16個のコードの同時読み取りや、連結QRコードの自動認識にも対応しています。

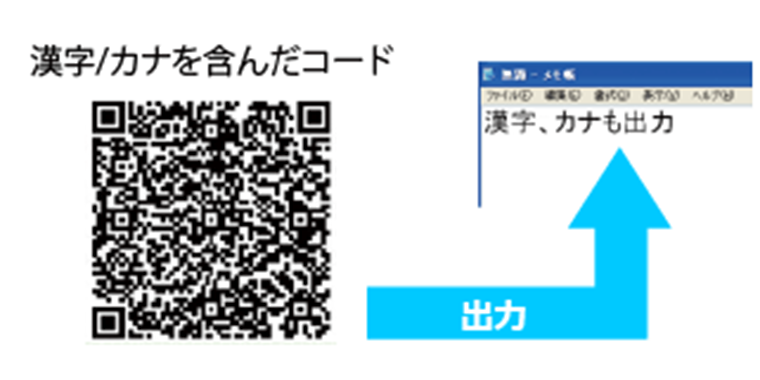

漢字/カナ出力（USB HID）
USB-HIDインターフェースを通じて、最大4000文字までの漢字やカタカナの出力に対応。従来のように専用ソフトを使用することなく直接出力できるため、導入が容易です。なお、出力先のアプリケーションや使用言語（例：中国語・韓国語）によって、適切な設定が必要です。
NLV-3101の仕様
対応バーコードシンボル
一次元コード（バーコード）
JAN/EAN/UPC, コード39, NW7, インダストリアル25, コード128, GS1-128, コード93, GS1 DataBar, インターリーブド25, IATA, MSI/Plessey, 他
二次元コード（QRなど）
QR,マイクロQR, PDF417, MicroPDF, Aztec, データマトリクス(ECC 0-140/ECC200), マキシコード(mode 2-5), EAN.UCC コンポジット

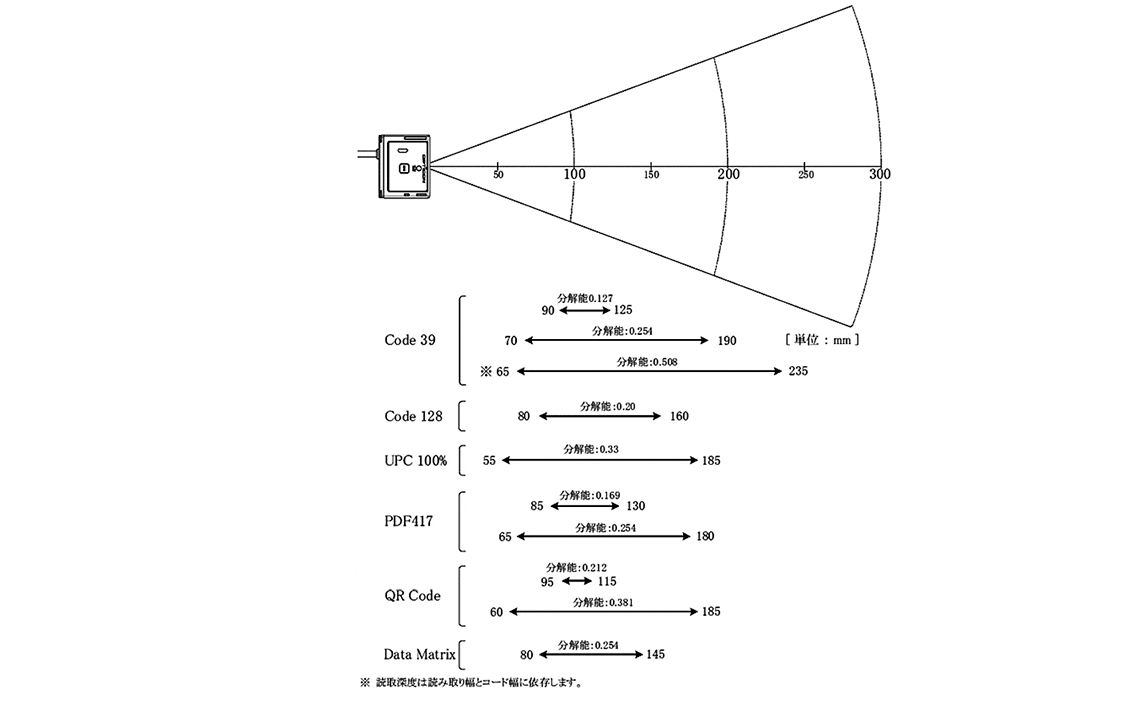

読取フィールド参考図 【SR】

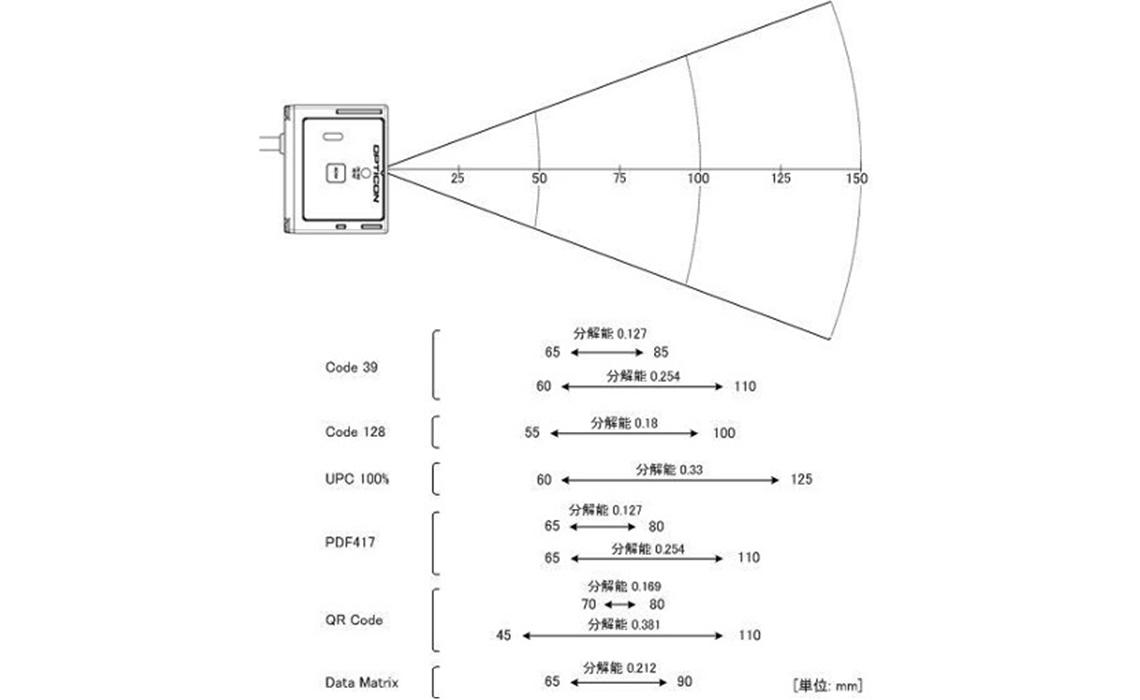

読取フィールド参考図 【HD】

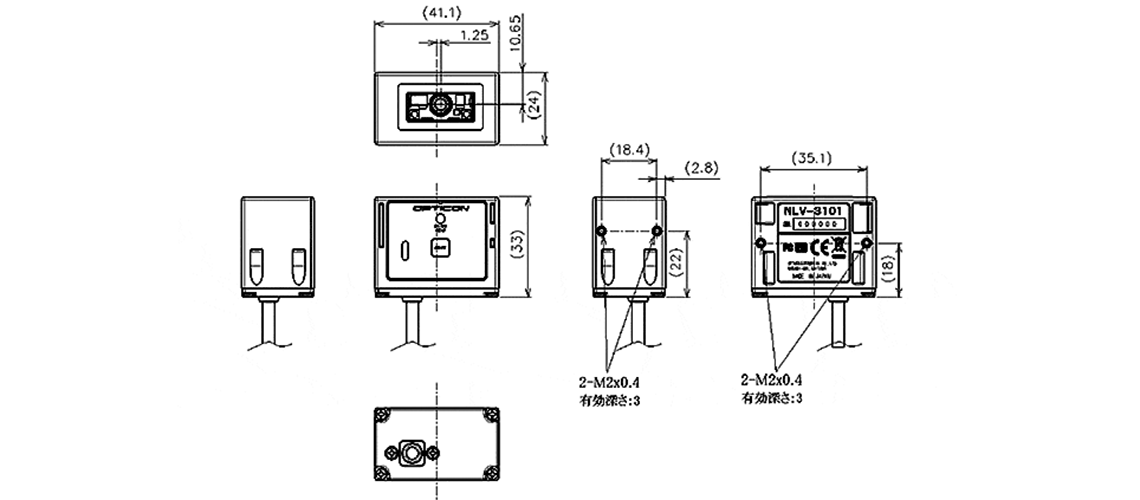

寸法図

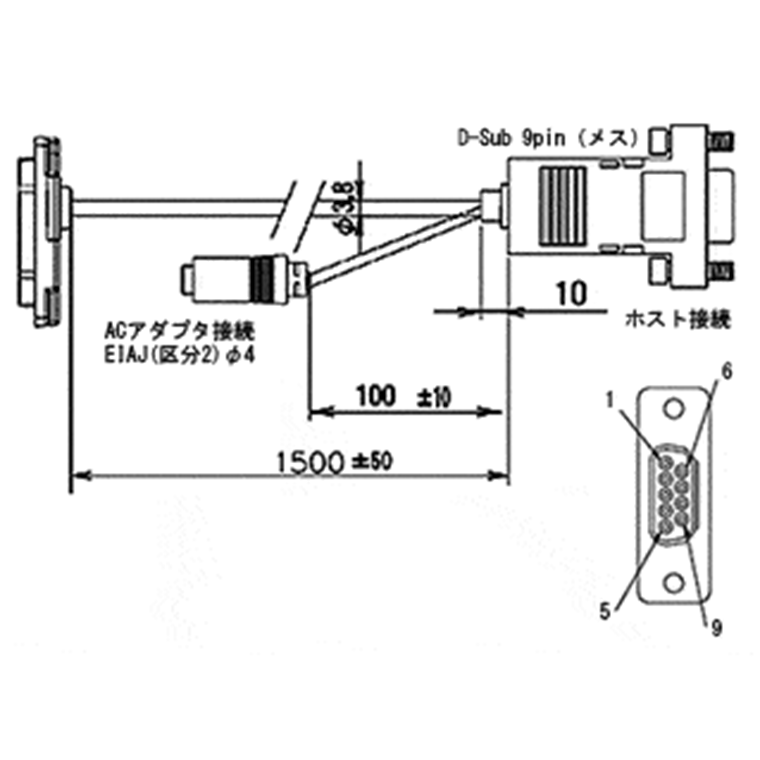

NLV-3101-RS232C-D9 ケーブル仕様
| 信号名 | ピン番号 | 備考 |
|---|---|---|
| シールド | 1 | |
| TxD | 2 | |
| RxD | 3 | |
| (NC) | 4 | 6ピンと接続 |
| GND | 5 | |
| (NC) | 6 | 4ピンと接続 |
| CTS | 7 | |
| RTS | 8 | |
| (NC) | 9 | 無接続 |

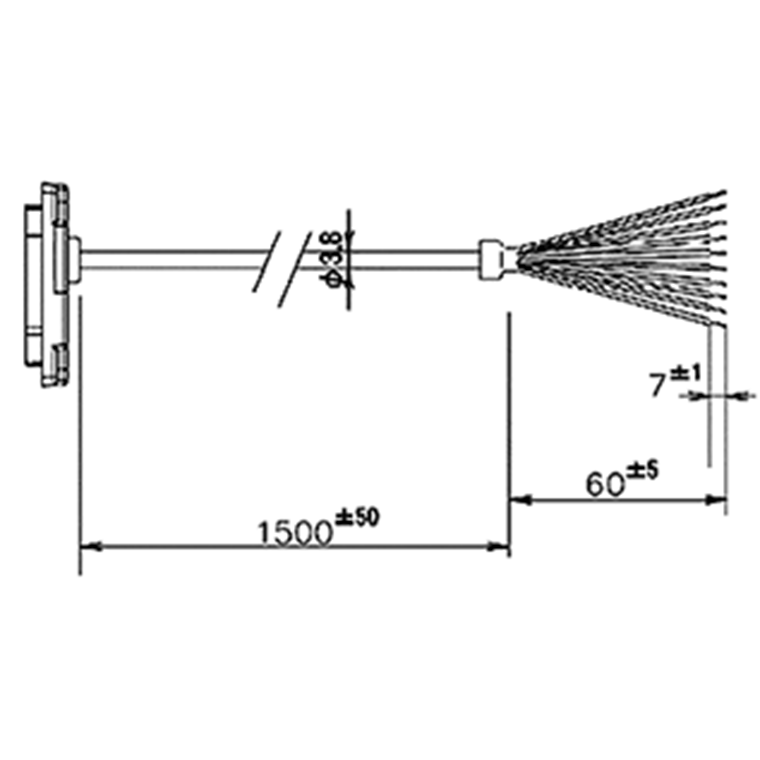

NLV-3101--RS232C-NC ケーブル仕様
| 信号名 | ケーブル色 | 備考 |
|---|---|---|
| VCC | 赤 | 電源電圧 4.5～5.5V （Typ.5V） |
| Trigger | 茶 | 外部トリガ入力端子 |
| OK | 黄 | 外部OK出力端子 |
| NG | 橙 | 外部NG出力端子 |
| S-GND | 黒 | |
| RTS | 灰 | |
| CTS | 青 | |
| TxD | 緑 | |
| RxD | 白 | |
| シールドGND | （黒） | 熱収縮チューブ処理 |
仕様表
| 項目 | 仕様 | |
|---|---|---|
| 光学仕様 | 読取方式 | WVGA(36 万画素) CMOS エリアセンサー |
| 読取光源 | 赤色LED 2 個 | |
| エイミング光源 | 緑色LED 1 個 | |
| 視野角 | 水平 約40.6°, 垂直 26.4° | |
| 角度 | ピッチ +/-50° スキュー +/-50° チルト +/-180° | |
| 湾曲面 | 【SR】 半径>=16mm(コーダバー 0.15mm 10 桁) 半径>=20mm(UPC 100% 10 桁) 【HD】 半径>=20mm(UPC 12桁) |
|
| PCS 値 | >=30% min (MRD >=32%) | |
| 分解能 | 【SR】 0.127 mm (Code 39) 0.169 mm (GS1 DataBar Limited、GS1 DataBar Limited Composite、PDF417) 0.212 mm (QR Code、Data Matrix) 【HD】 0.076 mm (Code 39) 0.127 mm (GS1 DataBar Limited、GS1 DataBar Limited Composite、PDF417、QR Code、Data Matrix) |
|
| フォーカス距離 | 【SR】 125 mm 【HD】 65 mm |
|
| インターフェイス | USB キーボード/USB バーチャルCOM インターフェイス RS232C インターフェイス キーボードインターフェイス |
|
| 電源 （供給電圧） |
USB ポート受電 | DC4.5～5.5V |
| 専用AC アダプタ | DC5.4～6.6V (RS232C/キーボードインターフェイス) | |
| 温度 | 動作温度 | -20℃ ～ +50℃ (AC アダプタ 0℃ ～ +40℃) |
| 保管温度 | -20℃ ～ +60℃ | |
| 湿度 | 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保管湿度 | 20 ～ 90%RH (非結露、非氷結) | |
| 耐外乱光 | 蛍光灯下 | 10,000 lx (UPC 100% 距離100mm) |
| 太陽光下 | 100,000 lx (UPC 100% 距離100mm) | |
| 耐落下 | 75cm の高さからコンクリート床面へ15 回(5 面 3サイクル)自然落下後、正常動作 | |
| 耐静電気 | 破壊無 | 15KV を本体外部表面に50 回印加 |
| 誤動作無 | 接触放電 +/-6KV(直接/間接) 気中放電 +/-8KV(直接) |
|
| 外形寸法 | 33(W) x 41.1(D) x 24(H) mm | |
| 重量 | 約30g(ケーブルを除く) | |
| 保護構造 | IP65 | |
| ケーブル長 | 約1.5m | |
| 適合規格 | 環境負荷 | RoHS 指令 |
| LED安全規格 | IEC 62471-1:2006 リスク免除グループ(ピーク波長 624nm) | |
| EMC | EN55022 / EN55024 / FCC Part15 Subpart B Class B / VCCI クラス B | |
| 証明規格 | CEマーキング | |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
