N5組込対応エリアイメージャエンジン
省スペース設計で組込み用途に適したN5は、視認性の高い緑色LEDエイマーを搭載し、ラベルにかざすだけでスムーズに読み取れる高速スキャンを実現。オートセンス機能にも対応し、TTL232やUSB（HID、COM、HID-POS）など幅広い接続インターフェイスに対応しています。
- バーコード
- QRコード
- 組込タイプ
- HID POS
- コンパクト設計
- 1年保証
N5の特徴

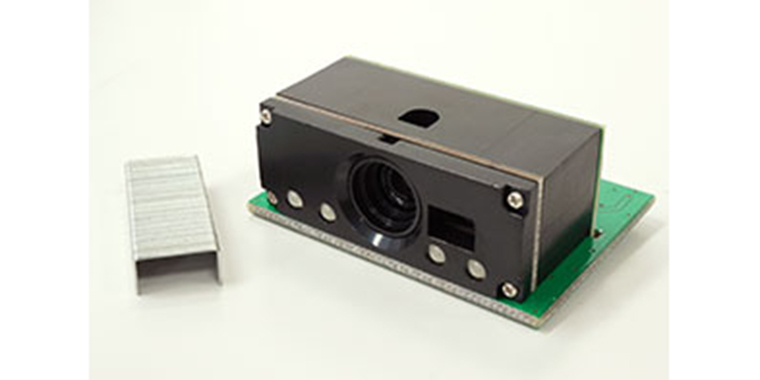

- 省スペース筐体で組込みやすいサイズ
N5-C：W48 x D38.3 x H17.5 mm - 視認性に優れた緑色LEDエイマーを搭載
- スピーディーな読み取り性能
- ラベルをかざすだけで即座にスキャン可能
オートセンスモード対応 - 多様なインターフェイスに対応
TTL232、USB（HID、COM、HID-POS）

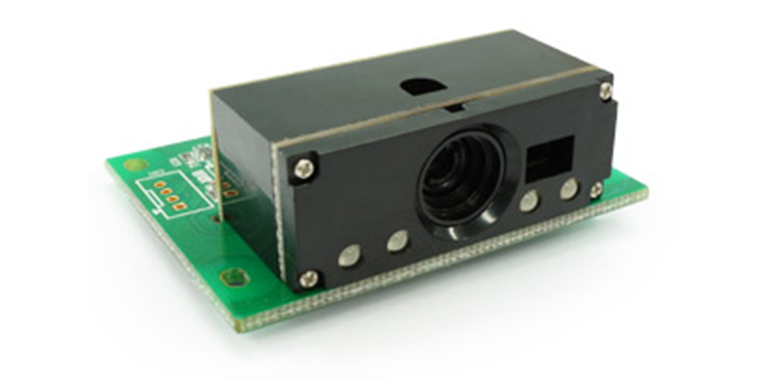

【N5-C】

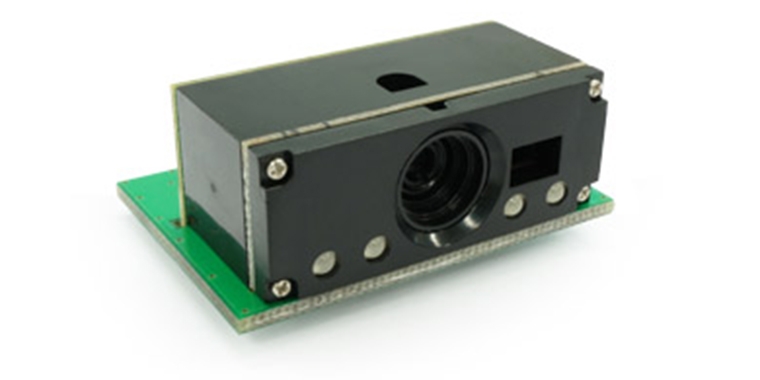

【N5-S】
N5の仕様
対応バーコードシンボル
一次元コード（バーコード）
JAN/EAN/UPC, コード39, NW7, インダストリアル25,コード128, GS1-128, コード93, GS1 DataBar,インターリーブド25, UCC.EAN-128, 他
二次元コード（QRなど）
QR, マイクロ QR, PDF417, DataMatrix(ECC200, ECC000, 050, 080, 100, 140)

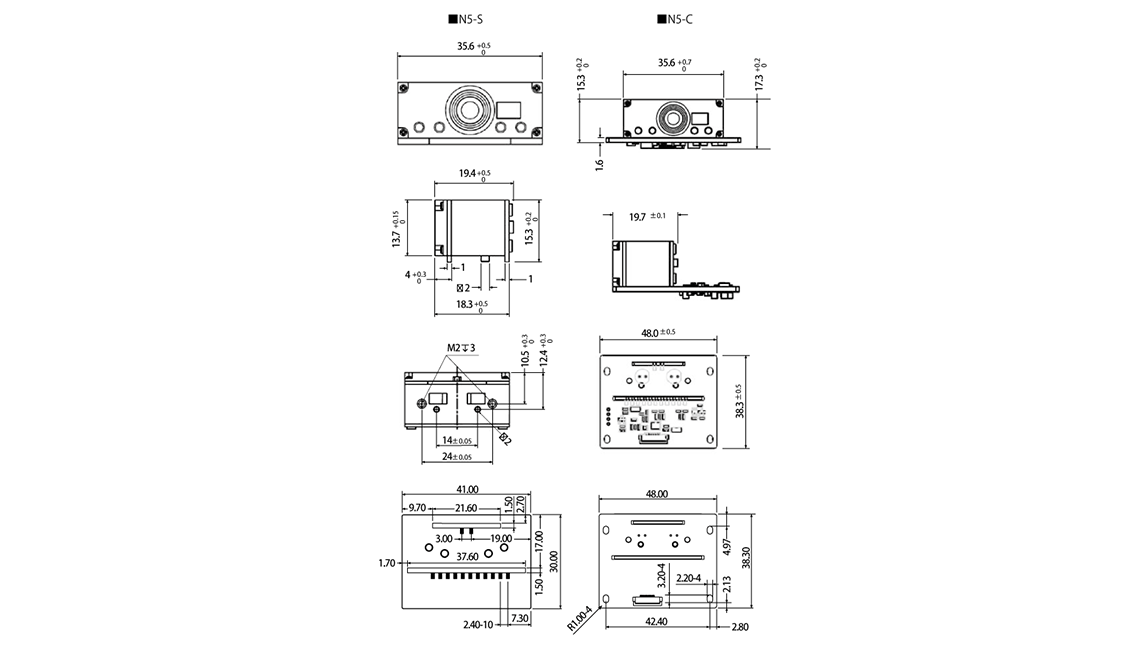

寸法図
仕様表
| 項目 | 仕様 | ||
|---|---|---|---|
| 光学仕様 | イメージセンサー | CMOS エリアセンサー 752x480 | |
| 読取光源 | 赤色LED4個 625nm +/-10nm | ||
| エイミング光源 | 緑色LED1個 | ||
| 視野角 | 水平 | 約35.5° | |
| 垂直 | 23° | ||
| 読取角度 | ピッチ | +/-50° | |
| スキュー | +/-50° | ||
| チルト | +/-180° | ||
| PCS値 | >=30%min | ||
| 分解能 | 0.127mm | ||
| 読取深度 | EAN13(0.33mm) | 55～320mm | |
| コード39(0.127mm) | 85～115mm | ||
| DataMatrix(0.254mm) | 55～175mm | ||
| QR(0.381mm) | 35～220mm | ||
| インターフェイス | USBインターフェイス(HID,COM,HID-POS) TTL232インターフェイス |
||
| 電源 | 動作電圧 | DC3.3V +/-5% | |
| 消費電流 | 動作時 | 230mA | |
| 待機時 | 50mA | ||
| 温度 | 動作温度 | -20℃～+60℃ | |
| 保管温度 | -40℃～+80℃ | ||
| 湿度 | 5%～95% 氷結・結露無し | ||
| 耐外乱光 | 0～10,000lx(自然光) | ||
| 外形寸法 | N5-C | W48 x D38.3 x H17.5 mm | |
| 重量 | N5-C | 約18g | |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| N5-C エリアイメージャエンジン インストレーション ＆ プログラミングマニュアル（対応モデル N5） | ダウンロード |
ドライバ・ユーティリティ
| ファイル名 | ダウンロード |
|---|---|
| USBバーチャルCOMドライバ（対応モデル N5） | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
