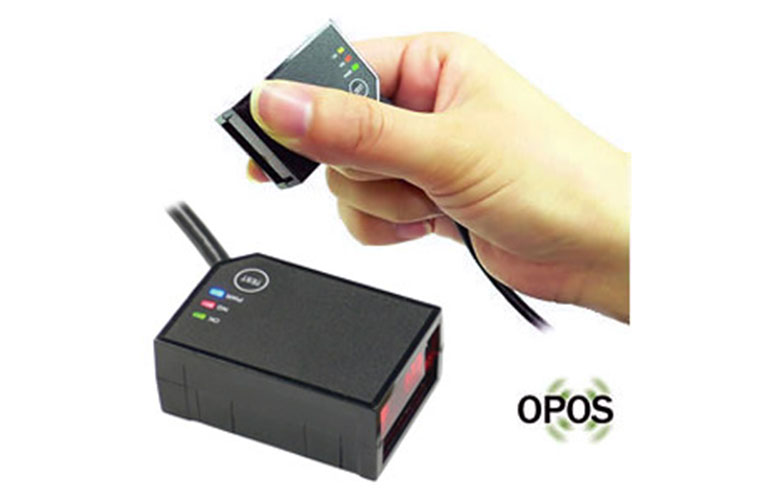

Z-5130定置式CCDバーコードリーダ
親指サイズの超小型定置式CCDバーコードリーダ「ZEBEX Z-5130」のウェルコム特別仕様モデル。毎秒330スキャンの高速読み取りを実現し、データ照合やGS1-128コードの編集機能も備えています。COOP 2 OF 5やGS1 DataBarにも対応した、コンパクトで高性能な一台です。
- バーコード
- CCD
- 定置タイプ
- USB接続
- RS-232C接続
- GS1
- 1年保証
Z-5130の特徴
- ユーザー目線で設計された2つの追加機能
- ZEBEX(ゼベックス社) Z-5130のウェルコム特別仕様
- TS-30シリーズの後継モデル
- 高速読取330スキャン/秒
- データ照合機能を搭載、利用者限定機能を搭載
- GS1-128/GS1 DataBar 編集機能を搭載
- 機器への組込みに適したコンパクトサイズ（26.6×15.8×39mm）
- COOP 2 OF 5 (NEC 2 OF 5)、GS1 DataBarにも対応
ユーザサイドに立った2つの付加機能
テストボタンをダブルクリックするだけでテストモードに切り替え可能。3色LEDにより読取精度を30%、60%、90%以上の3段階で表示し、設置位置の最適化をサポートします。
専用トリガが不要。テストボタンをトリガボタンとして活用できる設計です。

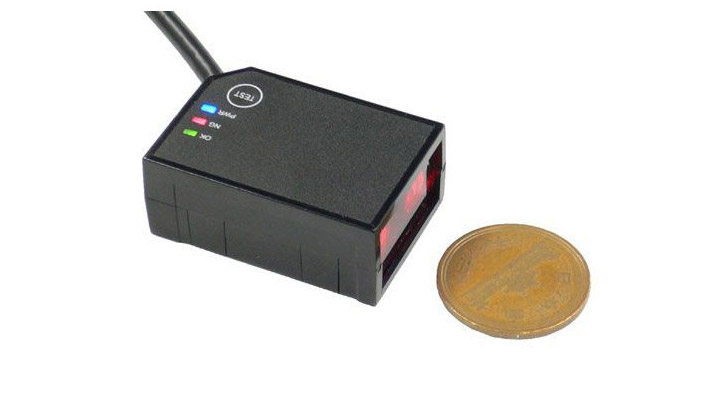

小型・軽量設計
本体サイズは26.6(W)×15.8(H)×39(D)mm、重量はわずか約15g（ケーブル除く）。組み込み用途にも最適な軽量設計です。
オリジナル機能を搭載
Z-5130にはユーザーに寄り添った以下の独自機能を搭載しています。
- データ照合機能
- 利用者制限機能
- GS1-128およびGS1 DataBar編集機能
Z-5130の仕様
対応バーコードシンボル
一次元コード（バーコード）
コード39, インターリーブド25, コーダバー(NW7),コード93, コード128, GS1-128(UCC/EANコード-128), JANコード/EANコード/UPCコード COOP 2/5 GS1 DataBar 他

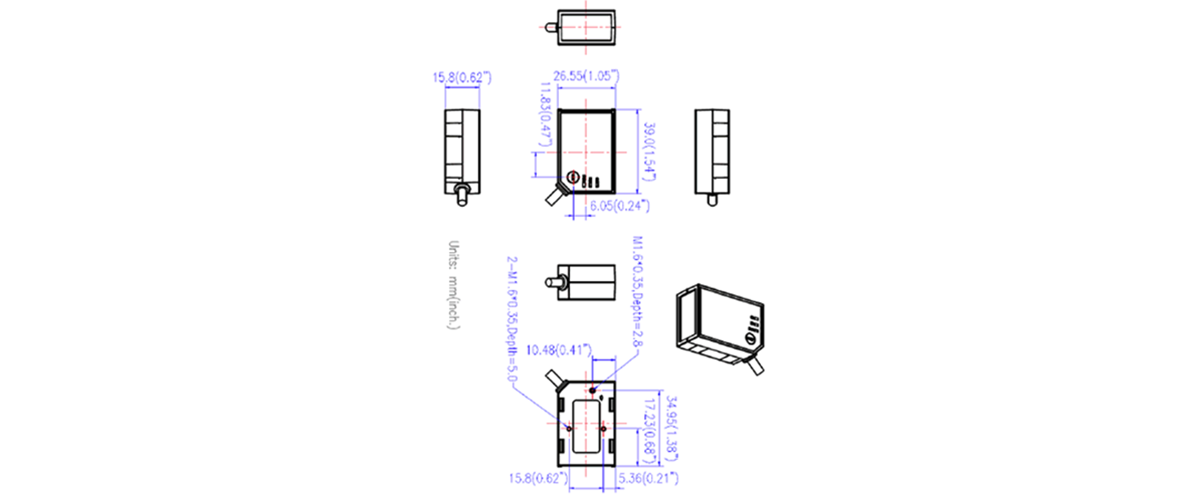

寸法図

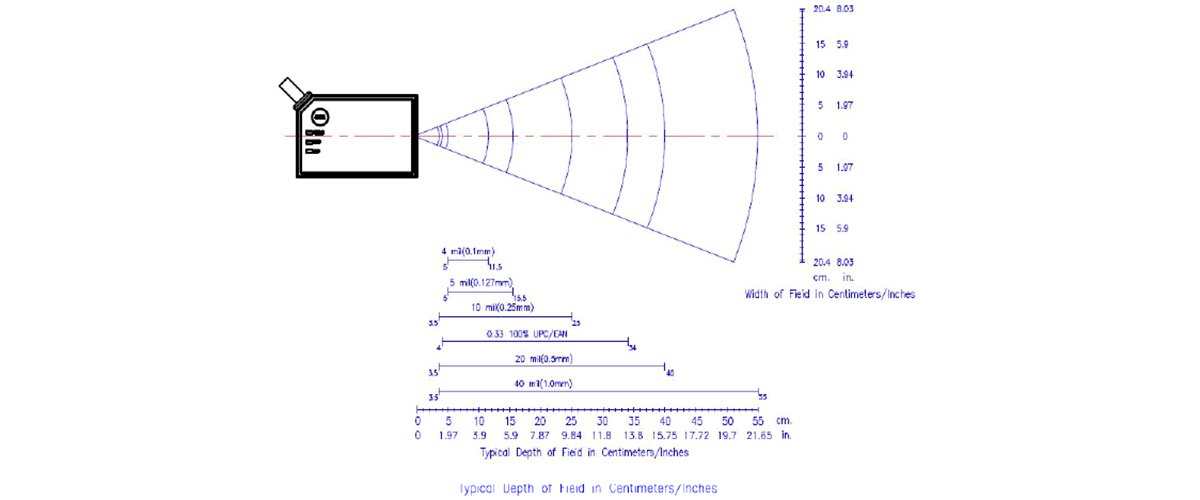

読み取りフィールド
仕様表
| 項目 | 仕様 |
|---|---|
| 入力電圧 | DC5V±10％ |
| 消費電流 | 読取時75mA typ サージ電流 150mA typ. |
| 外形寸法 | 26.6(W) x 15.8(H) x 39(D)mm |
| 取付ネジ穴 | M1.6 ×0.35 x3 箇所 |
| 重量 | 約15g (ケーブル除く) |
| 光源 | 617nm 赤色 LED |
| 受光素子 | リニアCCD(2,500ピクセル) |
| 外形寸法 | 45度 |
| 読取角度 | ピッチ±75度 スキュー±60度 |
| 分解能 | 0.1mm@コード39, PCS90% |
| PCS | 0.30min.@UPCコード/EANコード 100% |
| 走査速度 | 330 スキャン/秒 |
| インディケータ | 【ビープ】プログラマブルトーン 【LED】3個(PWR, OK, NG) |
| テストボタン | トリガボタン及びテストモード移行ボタンとして動作 ※テストモード時、読取率30%, 60%, 90%以上を3段階LED表示 |
| 読取深度 | 40～340mm (UPCコード/EANコード 100%) ※読取フィールド参考図参照 |
| インターフェイス | RS232Cインターフェイス USBキーボードインターフェイス USBバーチャルCOMインターフェイス |
| 入力電圧 | DC5V±10％ |
| 消費電流 | 【読取時】75mA typ. 【サージ電流】150mA typ. |
| 外形寸法 | 26.6(W) x 15.8(H) x 39(D)mm |
| 取付ネジ穴 | M1.6 ×0.35 x3 箇所 |
| 重量 | 約15g (ケーブル除く) |
| 動作温度 | 0℃ ～ +50℃ |
| 保管温度 | -20℃～＋60℃ |
| 湿度 | 20%～85% 氷結・結露無し |
| 耐外乱光 | 100,000 lux |
| 耐衝撃 | 2,000G |
| EMC | CE, FCC |
| 保証 | 1年間 |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
