MedicDPM-90の特徴
DPM対応 DataMatrix / QRコードリーダ
MedicDPM-90 は、医療用器具や電子基板、工業パーツにレーザーマーキングされた極小DataMatrixやQRコードをスムーズに読み取り、管理やトレーサビリティの精度を高めることを目的に開発された高性能コードリーダーです。 90Fモデルでは、DataMatrix・QRコードに対応した2次元コードリーダーに加え、1次元コード専用のリニアイメージャを内蔵。コードの種類ごとに読み取りモジュールを分けることで、それぞれの処理速度と精度が向上しています。
極小DPMの読み取りに対応
医療機器向けのメディカルDPMやレーザーマーキングによる極小DataMatrixコードの読み取りが可能です。最小読取サイズは1.8×1.8mm（DataMatrix）に対応しています。
多様な表面加工・素材に対応
ブラスト加工、マット調、鏡面仕上げなどさまざまな表面のDPMコードを安定して読み取ります。サイズの小さなコードや曲面・円筒状の素材、繰り返し洗浄されたマーキングにも対応できる設計です。

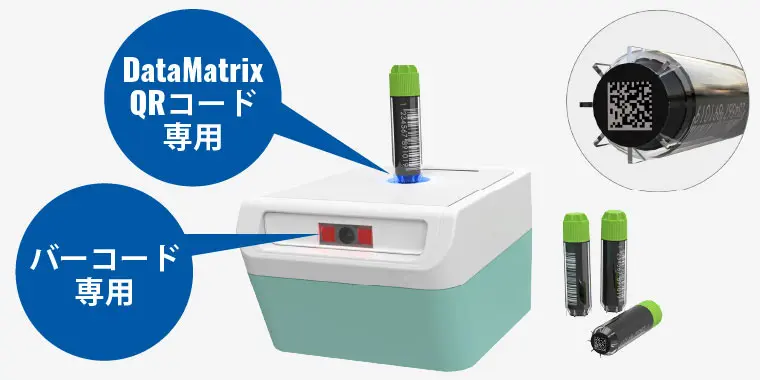

DataMatrix/QRコード対応に加え、1Dリニアイメージャを搭載（90Fモデル）
90Fモデルは、DataMatrixやQRコードを読み取る2次元コードリーダーに加え、1次元バーコード読み取り専用のリニアイメージャを搭載。 コードの種類に応じた最適な読み取り処理により、それぞれのスキャン速度と精度を両立しています。
MedicDPM-90の仕様
対応バーコード
二次元コード
DataMatrix, QR Code
一次元コード（バーコード）
UPC/EAN/JANEAN 128 Code, Code 39, Code 39 Full ASCII, Code 32 / Italian Pharmacode, Code 128, CODABAR/NW7, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, MSI, Telepen, Code 93, Code 11, China Postage, GS1 Databar
読取深度
| ナローバー幅 | 読取深度 |
|---|---|
| EAN-13 (0.33mm/13mil)（※1） | 35 mm ～ 290 mm |
| CODE39（0.254mm/10mil）（※1） | 30 mm ～ 290 mm |
| QR （0.127mm/5mil） | 0 mm ～ 10 mm |
| QR （0.254mm/10mil） | 0 mm ～ 25 mm |
| Data Matrix （0.127mm/5mil） | 0 mm ～ 10 mm |
| Data Matrix （0.254mm/10mil） | 0 mm ～ 30 mm |
（※1）1Dリニアイメージャの読み取りです。(MEDICDPM-DT-90Fのみ）
※参考値です。 周囲環境やコード品質に大きく影響を受けます。
寸法図
仕様表
| 項目 | 仕様 | |
|---|---|---|
| インターフェイス | USB-KB, USB-COM | |
| 読取センサ（2D） | 640 (H) x 480 (V) ピクセル | |
| 光源（2D） | 青色LED | |
| 分解能（2D） | 1.8mm × 1.8mm (DataMatrix) | |
| スキャンレート（2D） | 120 フレーム/ 秒 | |
| PCS | 30% | |
| インディケータ | ビープ/ LED | |
| 電圧 | DC 5V | |
| 電流 | 動作時 | 400 mA |
| 待機時 | 370 mA | |
| 温度 | 動作時 | -20℃ ～ 50℃ |
| 保管時 | -40℃ ～ 70℃ | |
| 湿度 | 動作時 | 10% ～ 95% RH( 結露なきこと) |
| 保管時 | 10% ～ 95% RH( 結露なきこと) | |
| 耐落下 | 1.8m | |
| 周囲光 | 10,000 lux | |
| 重量 | 225g(ケーブルなし) | |
| 寸法 | 103.34mm (L) × 80mm (W) × 63.31mm (H) | |
| ハウジング | 本体: ABS プラスチック/ スキャン窓: 強化ガラス | |
| ケーブル | 長さ:1.5ｍ/ USB Type-A | |
| 保証 | １年 | |
| 適合規格 | FCC / CE / UKCA / VCCI / BSMI | |
リニアイメージャ部(MEDICDPM-DT-90F のみ)
| 項目 | 仕様 |
|---|---|
| 読取センサ | 2,500 ピクセル |
| 光源 | 赤色LED |
| 分解能 | 0.0762mm / 3mil(CODE39) |
| スキャンレート | 270スキャン |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
| クイックガイド | ダウンロード |
| プログラミングガイド（1D） | ダウンロード |
| プログラミングガイド（2D） | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
バリエーション一覧
- 表示方法：
- 詳細一覧
- 一括購入
-
MEDICDPM-DT-90販売価格：61,600円(税込)税抜 56,000円在庫：△ -
MEDICDPM-DT-90F販売価格：66,000円(税込)税抜 60,000円在庫：〇（在庫4個以下）
