【USB接続（WELCOMアプリライセンス付）】 WAP-L-22XS-V-WHT-USB
- 有線（USB接続）
- 1次元バーコード
- 2次元コード
- 抗菌仕様
- OCR
- DPM
- 5年保証
- バイブレーション
- rMQRコード
- DMRE
- ESD
- ノイズ耐性
- DotCode
- サイレントモード
- IP42
-
高速処理と最新コード対応を実現した高性能コードリーダ
L-22XSは、120fps CMOSセンサとカスタムチップセットを搭載し、高速かつ安定した読み取り処理に対応したコードリーダです。GS1 Digital LinkやrMQR、DMRE、DPMなど多様なコード規格に対応し、物流、POS、製造、倉庫管理など幅広い業務で活用できます。
- 120fpsグローバルシャッターCMOSセンサ搭載
- GS1 Digital Link・rMQR・DMRE・DotCode対応
- 最大10m/秒の移動体読み取りに対応
- OCR-A/Bフォントの文字認識に対応
- ESD・ノイズ耐性を強化した安定動作設計
- 約77g軽量ボディ・1.8m耐落下性能
この製品はL-22XSシリーズの
「USB接続 / WELCOMアプリライセンス付」モデルです。セット内容
- 本体
- USB標準2mケーブル
- WELCOMアプリライセンス付
対応コード・読み取り方式
一次元コード（バーコード）
JAN-13/8、EAN-13/8、EAN-13 Add-on、EAN-8 Add-on、UPC-A/E、UPC-A Add-on、UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、PostalCode
二次元コード（QRなど）
PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、rMQR コード、Data Matrix、MaxiCode、Aztec Code、Chinese-sensible Code
OCR（文字認識）
Machine Readable Travel Documents、OCR-font A/B

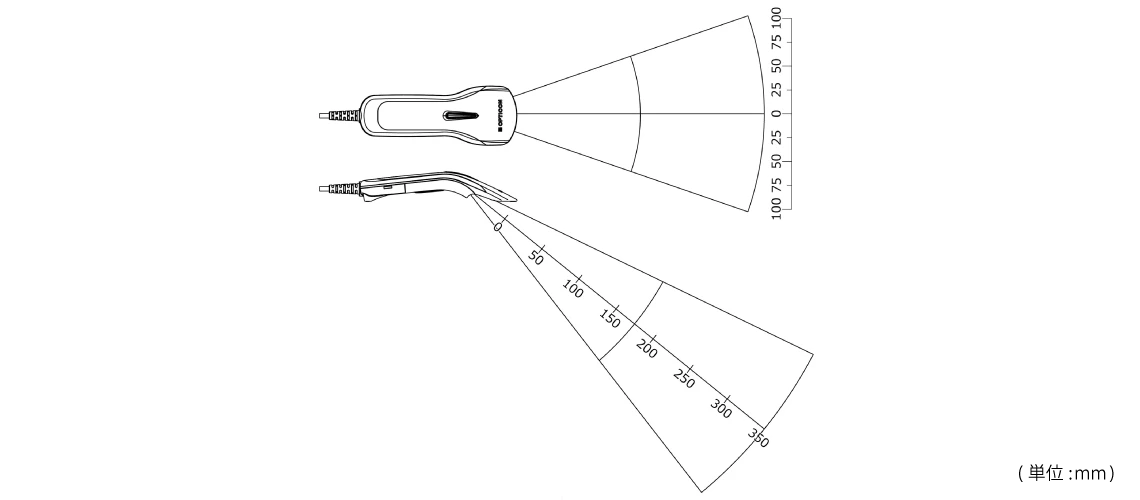

読み取りフィールド・読取深度
L-22XSの読み取りフィールド・読取深度 シンボル 近方(mm) 遠方(mm) Code 39（0.127mm / 5mil） 0mm 166mm Code 39（0.254mm / 10mil） 0mm 310mm Code 39（0.508mm / 20mil） 4mm 548mm Code 128（0.20mm / 7.87mil） 4mm 236mm JAN（UPC/EAN）（0.33mm / 13mil） 0mm 390mm PDF417（0.127mm / 5mil） 0mm 63mm PDF417（0.254mm / 10mil） 0mm 175mm QRコード（0.127mm / 5mil） 0mm 38mm QRコード（0.381mm / 15mil） 0mm 205mm Data Matrix（0.127mm / 5mil） 1mm 43mm Data Matrix（0.254mm / 10mil） 0mm 118mm ※ メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。
※ 読み取り深度は周辺温度25℃のTyp値です。

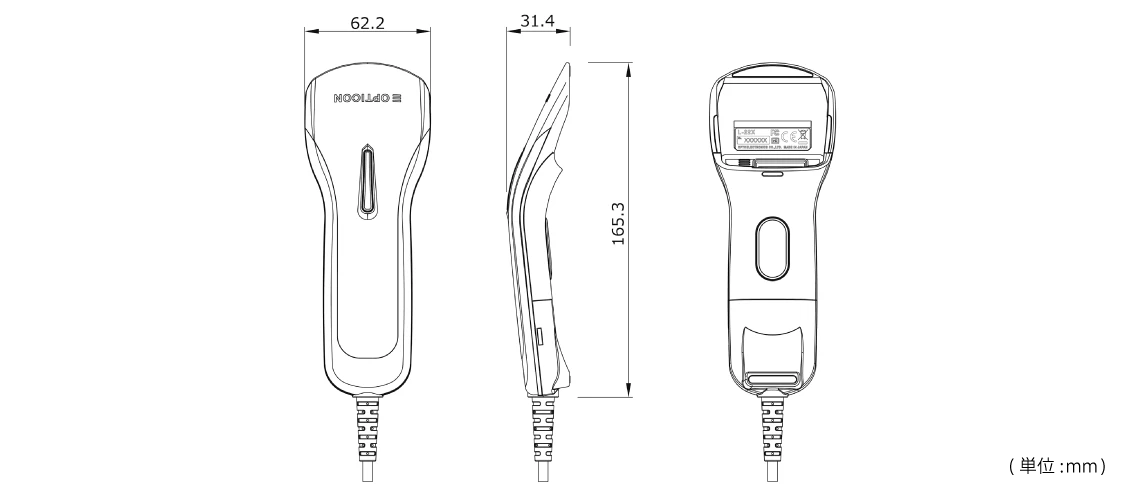

※ 読み取りチャートは、PCS : 0.9のメーカ指定チャートを使用。寸法図
仕様表
L-22XSの読み取り仕様 項目 仕様 インターフェイス USB (HID/COM) 電圧 4.5~5.5V 読み取り方式 CMOSエリアセンサ（最大120fps） 光源 電球色LED エイミング シングルライン緑色LED インディケータ 上部シングルバー3色LED表示
ブザー
バイブレーション画像出力 BMP（Windows）,JPEG 最小分解能 1次元コード：0.076mm
2次元コード：0.127mmPCS値 0.2以上 傾斜読み取り ピッチ/スキュー：±65°
チルト：360°移動体読み取り 10m/s（0.33mm EAN/UPC @107mm） 環境仕様
L-22XSの環境仕様 項目 仕様 動作温度 -5℃～50℃ 保存温度 -30℃～60℃ 湿度 5～90%（結露なきこと） 周辺照度 太陽光：100,000lx以下
蛍光灯：10,000lx以下耐落下 1.8m（コンクリート床面）5面3サイクル自由落下後、読み取り可能 抗菌仕様 JIS Z 2801 相当 防塵防滴 IP42相当 筐体仕様
L-22XSの筐体仕様 項目 仕様 重量 約77g（ケーブル除く） 寸法 165.3mm（D）× 62.2mm（W）× 31.4mm（H） 適合規格
L-22XSの適合規格 項目 仕様 環境負荷 RoHS指令 LED安全規格 IEC 62471 リスク免除グループ EMI VCCI Class B / FCC Class B / EN55032 Class B（住宅、商業および軽工業環境） 保証
L-22XSの保証 項目 仕様 保証 5年 ※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
