固定式エリアイメージャ
CUBEQRX-USB
特長

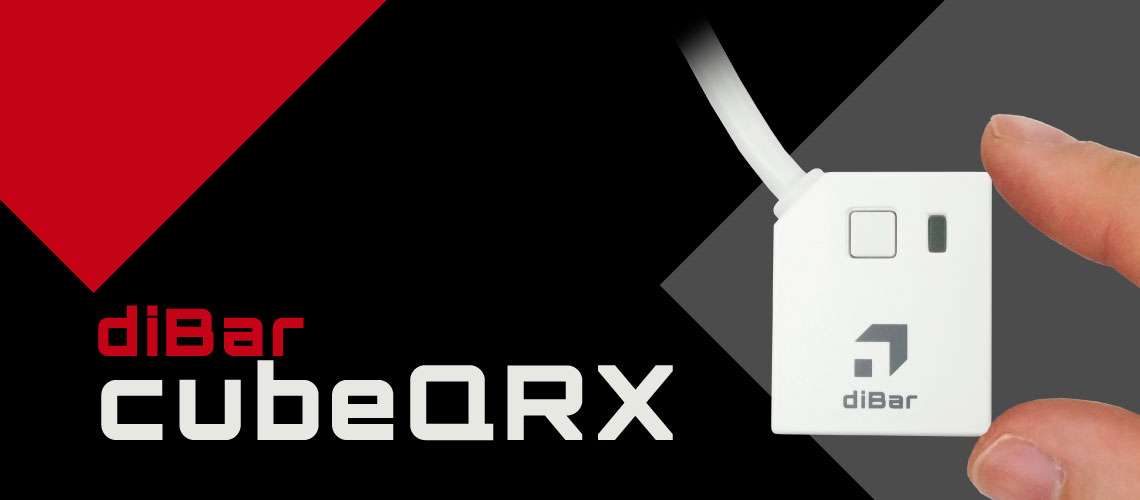

組み込みに最適 超小型エリアイメージャ
一般的な二次元コードスキャナと比べてとても小さなcubeQRXは省スペースなスキャナです。スぺースコスト削減にも効果的。
液晶画面上のコードを読み取り
タブレットPC、スマートフォンなどの画面に表示されたコードの読み取りもできます。アプリで発行されたクーポンQRコードもらくらく読み取り。
データフォーマット編集機能
プリフィックス・サフィックスの他、読取データの指定位置にキャラクタを挿入したり、指定位置のデータを削除するなど、フレキシブルな編集ができます。
OCRフォント読み取り対応
OCR-A/B、MICR E-13B、SEMIフォントに対応しています。
定義済みテンプレートやカスタムテンプレートを元に読み取りを行います。- 定義済みテンプレート
- パスポート(ビザ含)
- ISBN
- 価格フィールド（書籍等の価格）
- MICR E-13B
応用機能（オプション：SW-AD1-DB2D）
応用機能を追加すると、通常のスキャナではできないワンランク上の業務ができます。
漢字送信機能
USB キーボード(HID)/ キーボードインターフェイス経由で直接アプリケーションに漢字やカナを入力することができます（マイナンバーQRのUTF-8 変換にも対応）。
データ照合機能
読み取ったデータを1 対1 照合して、結果を出力する機能です。
GS1編集機能
GS1-128 やGS1 DataBar の識別子(AI) を検出して、4パターンのフォーマットでデータを送信できます。
GS1フォーマットチェッカ機能
GS1-128 やGS1 DataBar の識別子(AI) やAIデータが正しいフォーマットでエンコードされているかをチェックします。
写真撮影対応ウェッジアプリ「WedgeShots(TM)」対応
キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots(TM)。
コードの読み取り直後に撮影し、読み取り時の状況が写真（画像）として記録に残せます。 のちに確認や検証が必要となったときエビデンスとして利用できます。 撮影画像は暗号化され、WedgeShots(TM)にログインしたときのみ閲覧が可能。
※読み取り直後以外に時刻設定撮影もできます。いろいろなシーンで活用拠
セット内容
・本体
・ドキュメント仕様
寸法図
対応シンボル
一次元コード（バーコード）
UPC/EAN/JAN, コード39, コード32, コーダバー(NW7), コード128, GS1-128, インターリーブド2/5, インダストリアル2/5, マトリクス2/5, MSI/Plessey, GS1 DataBar
二次元コード（QRなど）
PDF417, microPDF417, Aztec, Data Matrix, QR,日本郵便コード(カスタマバーコード)
OCRフォント
OCR-A/B、MICR E-13B、SEMI
読取深度
ナローバー幅 近距離(mm) 遠距離(mm) UPC 13mil(0.33mm) 46 390 コード39 5mil(0.127mm) 45 180 コード39 10mil(0.254mm) 36 360 コード39 20mil(0.508mm) 71 747 PDF417 7mil(0.177mm) 55 163 PDF417 10mil(0.254mm) 42 24 QRコード 10mil(0.254mm) 40 182 QRコード 20mil(0.508mm) 36 367 ※上記の値は、測定した参考値(実力値)であり、保証値ではありません。コード品質や周囲照度など運用環境により異なるため、実運用環境にて、事前に最適な読み取り距離を検証するようお願いします。
仕様
項目 仕様 インターフェイス USB(HID, COM), RS232C 照明LED 白色LED エイマーLED 赤色LED（ドット） センサ 640x480ピクセル、グローバルシャッタ 移動読取 6m/秒 フレームレート 120フレーム/秒(最大) 読み取り角度 40°（水平）,30°（垂直） PCS 20% 分解能(*) 3mil(0.0762mm) 読取窓幅 25mm 耐静電気 気中 8KV, 直接 4KV 耐落下衝撃 コンクリート面に1.2mの高さから自然落下後、動作に支障なし 周囲照度 0～100,000lux 供給電圧 DC5%V ±5% 消費電流 動作時 300mA以下 スタンバイ時 25mA 温度 動作時 -10～40℃ 保管時 -20～60℃ 湿度 95% 氷結・結露無し(@40℃) 外形寸法 W25xL30xD20mm 重量 約8g(ケーブル含まない) ケーブル長 USBケーブル 約1.5m RS232Cケーブル 約2.0m 適合規格 FCC, CE Class B, VCCI ※弊社基準テストチャートによる実力値であり、保証値ではありません。 コード品質や周囲照度など運用環境に影響されます。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
