HF560の特徴
独自インジケーター光を搭載した据え置き型2Dスキャナ
- IP54準拠の防塵・防滴構造
- -20～60℃の広い動作温度
- 1.5mの落下耐性
- 反射の強い画面でも安定読み取り
- M3ネジで簡単に固定可能
液晶画面のコード読み取りに強い
HF560は独自のインジケーター光を搭載した定置型の2次元コードリーダーです。広い視野角と高精度な読み取り性能で、一般的な1D/2Dコードはもちろん、スマートフォン画面に表示されるクーポンや会員バーコード、モバイルチケットなどもスムーズにスキャン可能です。
省スペース機器に最適なコンパクトボディ
無駄を省いたコンパクトデザインで、セルフレジや自動改札など省スペース機器への組み込みに適しています。底面にはM3ネジ穴を備え、容易に固定可能。IP54の保護性能と-20～60℃の動作温度範囲により、粉塵や水滴のある環境にも設置できます。

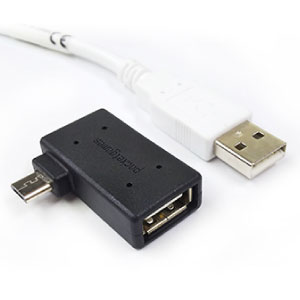

microUSB接続にも対応可能(オプション)
インターフェースはUSBまたはRS-232から選択可能。オプションの変換アダプタを使用することで、microUSBにも対応できます。
HF560の仕様
対応バーコードシンボル
一般的な1次元・2次元シンボル、PDF
読み取り深度
| シンボル | 読み取り距離 |
|---|---|
| Code 39（0.508mm） | 15mm ～ 185mm |
| UPC-A（0.33mm） | 15mm ～ 150mm |
| QR Code（0.508mm） | 15mm ～ 120mm |
| QR Code（1.016mm） | 15mm ～ 225mm |
(*) シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。
仕様表
| 項目 | 仕様 |
|---|---|
| イメージセンサ | 844 x 480画素 |
| 最小読取距離 | 1次元（Code 39）15mm 2次元（QR）15mm |
| 分解能 | 1次元（Code 39）0.19mm 2次元（QR）0.254mm |
| 最小シンボルコントラスト | 30％ |
| ピッチ /スキュー /チルト | ±65° / ±45° / ±180° |
| 移動体読取 | 600cm/秒（QR 1.016mm） |
| インターフェイス | USB、RS-232C |
| インディケータ | 青：スタンバイ 緑点滅：デコード成功 |
| 寸法 | (L)76mm × (W)56mm × (H)42.45mm |
| 重量 | 235g |
| 入力電圧 | 5 ± 0.5V DC |
| 動作電力 | 2W (400mA@5V DC) |
| 保護等級 | IP54 |
| 動作温度 | -20℃～60℃ |
| 保管温度 | -40℃ ~ 70℃ |
| 湿度 | 0％～95％（結露なきこと） |
| 対落下 | 落下：1.5m × 2回 |
| 周辺光 | 0 ～ 100,000 lux |
| ESD保護 | 空気放電 15kV 接触放電 6kV |
| 耐震性 | 3軸：1軸あたり2時間 1.52mm（0.06）ピーク変位（22Hz～300Hz）5G 加速度 |
| 保証期間 | 1年（ケーブルを除く） |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| HF560：製品同梱シート | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
