M-11卓上・組込型 コードリーダ

スクエア形状の本体は各種機器への組み込みに適しており、POSレジや自動改札機などにフィットします。さらに、モバイル決済や電子チケット読み取り用途にも対応。液晶画面に表示されたコードの読み取りが可能で、耐久性に優れた強化アクリル製スキャンウィンドウと、前面配置のスピーカーを備えています。

  • バーコード
  • QRコード
  • 定置タイプ
  • USB接続
  • 1年保証
M-11 Bluetooth 卓上・組込型 コードリーダ

M-11の特徴

  • 省スペースに対応したスクエアデザイン
    POSレジやキオスク端末、自動ゲートなどに好適
  • デスク上でもすっきり配置できるコンパクト設計。モバイル決済端末やチケットリーダーとしても活用できます。

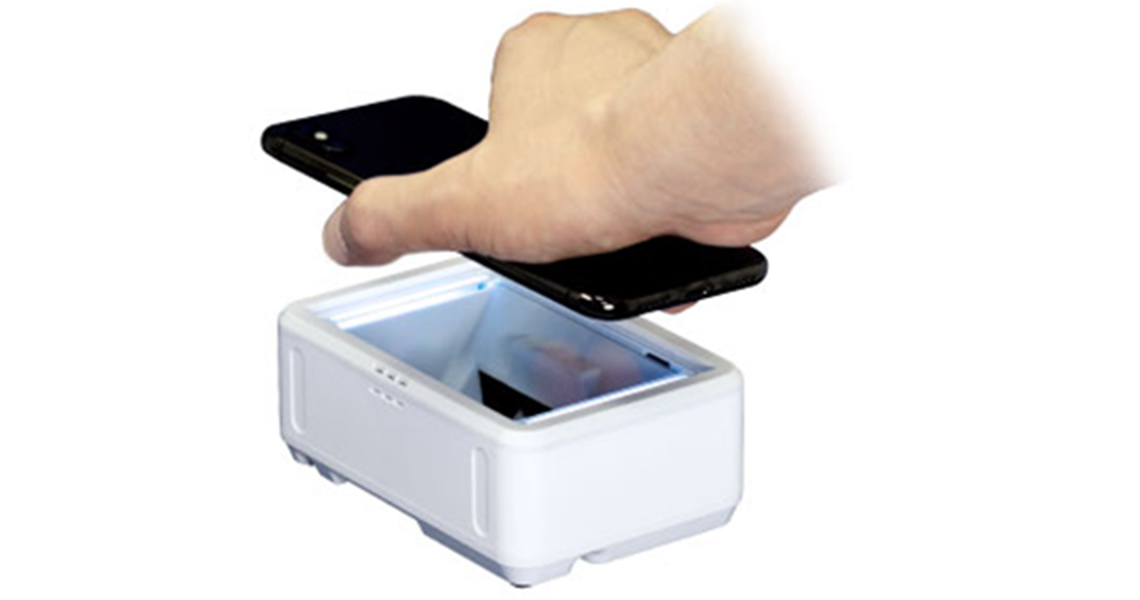

  • 液晶画面に表示されたコードの読み取りに対応
  • スキャン部には耐傷性の高い強化アクリルを採用し、信頼性のある読み取りを実現
  • 音声ガイダンスに便利な前面スピーカー搭載
  • 接続方式:USB(HID/COMモード)、RS232C に対応

M-11の特徴

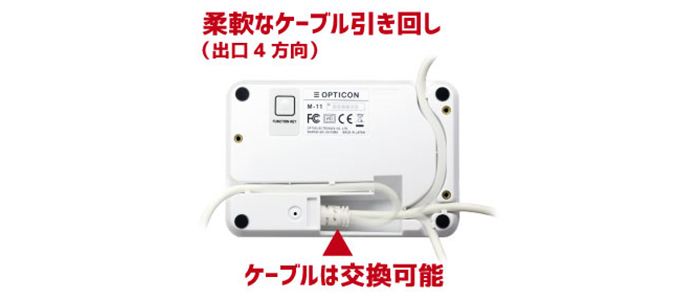

ケーブル配線の自由度が高い設計

ケーブル配線の自由度が高い設計

卓上使用時にケーブルの出方向を選択でき、配線処理がしやすくなっています。

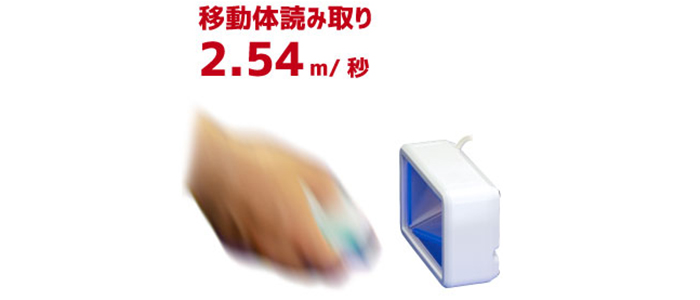

高速でもしっかり読み取り可能

高速でもしっかり読み取り可能

動きのある対象でも認識しやすく、自動ゲートやPOSなどスピードが求められる現場に適しています。

M-11の仕様

対応バーコードシンボル

二次元コード(QRコード)

PDF417、 MicroPDF417、 GS1 Composite、 Codablock F、 QRコード、 マイクロ QRコード、 Data Matrix ( ECC 200 )、 Maxi Code、Aztec Code、 Chinese Sensible Code

一次元コード(バーコード)

JAN-13/8、EAN-13/8、 EAN-13 Add-on/EAN-8 Add-on、 UPC-A/E、 UPC-A Add-on/UPC-E Add-on、 Code 39、 Code 128、 NW-7 ( Codabar )、 Industrial 2 of 5、 Interleaved 2 of 5、 Code 93、 MSI/Plessey、 GS1-128、 GS1-Databar、 IATA、 ポスタルコード

OCR

Machine readable Travel documents ( Passport )、OCR-font A/B

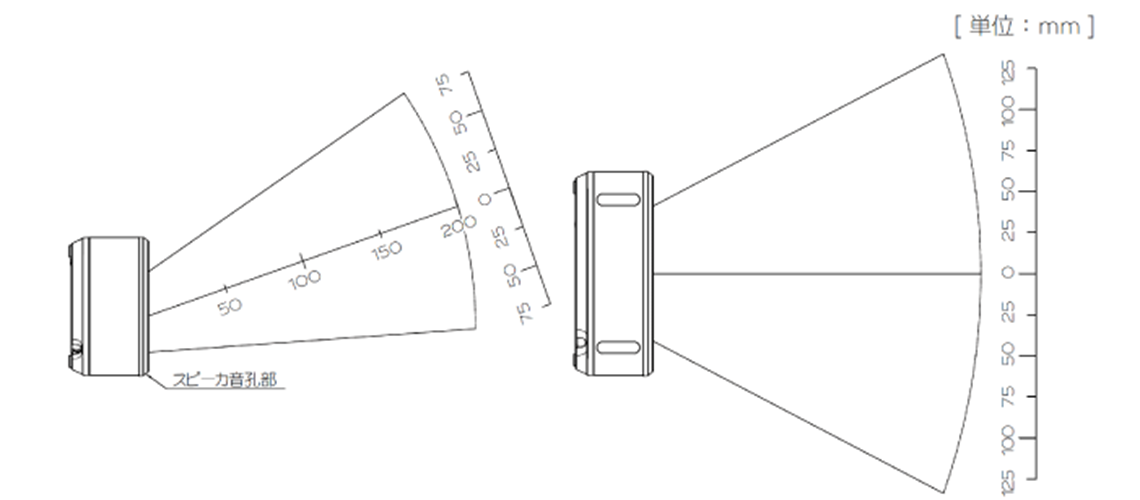

読取深度

M-11 読取深度

(※1)周辺温度25℃でのTyp値です。

バーコード

M-11の読取深度バーコード
分解能(コード)読取深度
0.127mm(CODE 39)19~111mm
0.26mm(EAN/UPC)0~240mm
0.33mm(EAN/UPC)0~285mm

二次元コード

M-11の読取深度二次元コード
分解能(コード)読取深度
0.169mm(QRコード)34~99mm
0.381mm(QRコード)0~221mm

外形寸法

M-11 外形寸法

仕様表

M-11の仕様
項目仕様
読み取り方式モノクロ CMOSエリアセンサ
画素100万画素 ( H : 1280 x V : 800 )
フレームレート120fps ( 最大)
光源白色 LED
読み取りウィンドウ鉛筆硬度 : 6H~7H / モース硬度 : 4 相当
読み取り確認サイドバー3色LED ×2、スピーカ
最小分解能バーコード:0.1㎜
二次元コード:0.169㎜
移動体読み取り2.54m/s(0.33mm EAN/UPC @100mm)
インターフェイスUSB(HID/COM)、RS-232C
入力電源電圧4.5~5.5V
ケーブル2.0m ストレート標準(脱着式接続済み)
動作温度-5~45℃
動作湿度10~90%RH(非結露/非氷結)
保管温度-30~60℃
保管湿度10~90%RH(非結露/非氷結)
防塵・防滴IP42相当
重量約220g(ケーブル含まず)
外形寸法84.4(D) × 124.4(W) × 48(H)mm
保証1年(ケーブル・付属品を除く)

※読み取りはコード品質、周囲照度、画面輝度など諸条件に影響されます。
事前に、実際の環境にて、実運用テストの実施をお奨めします。

ダウンロード

ドキュメント

M-11のドキュメント
ファイル名 ダウンロード
パスポートOCR設定コード(対応モデル L-22X/L-46X/M-11 OPN-3102/PR-11) file_downloadダウンロード

※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
