BD-9500HD-ESDQRコードリーダー
静電気対策に対応した2次元コードスキャナ。高い堅牢性と優れた読み取り性能を備えています。狙ったコードをピンポイントで捉えるエイマ機能や、読取完了をLEDで知らせるグッドリードインディケータを搭載し、作業効率の向上に貢献します。
- バーコード
- QRコード
- 有線タイプ
- USB接続
- 日本語入力
- 防塵防滴性能
- 1年保証
BD-9500HD-ESDの特徴

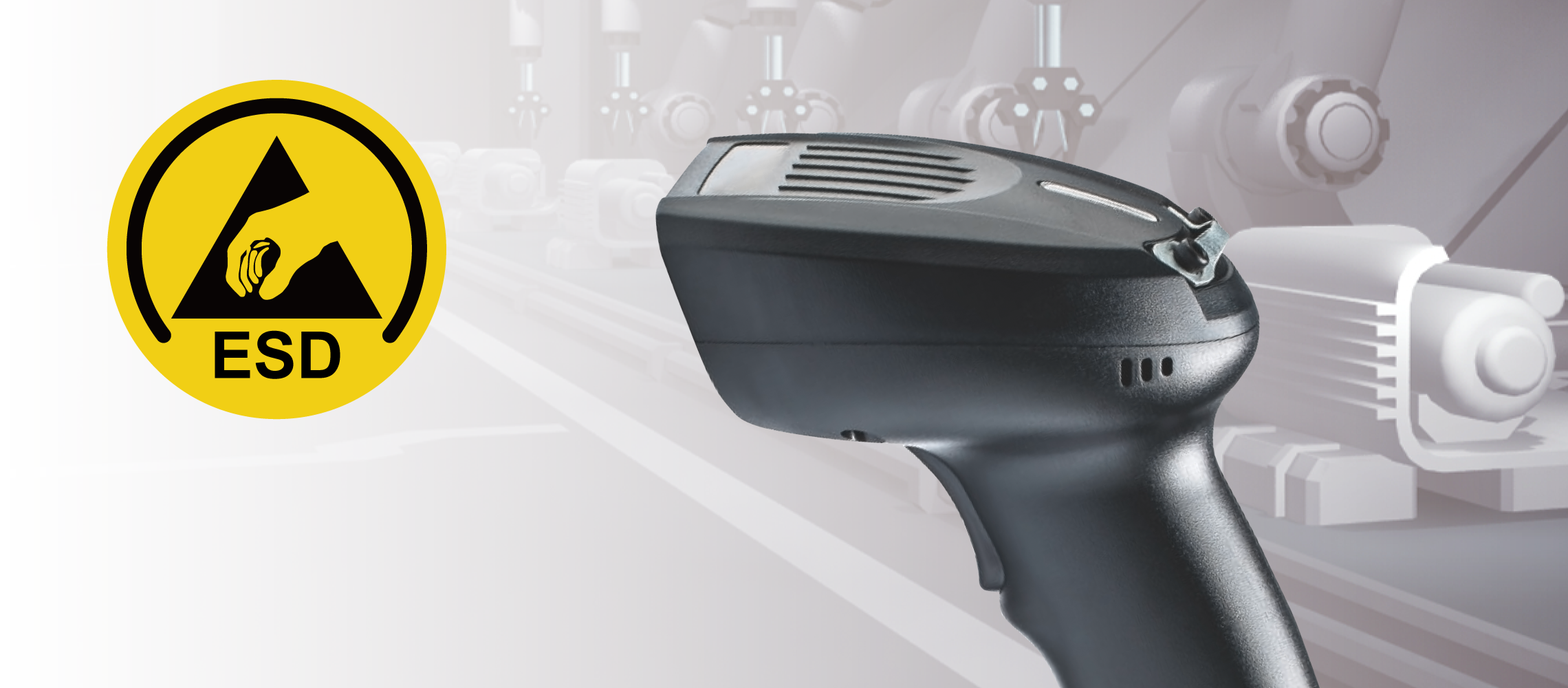

ESD（静電気放電）対策仕様の2Dコードスキャナ
静電気放電（ESD）への対策を施した高性能な2次元コードスキャナです。
電気抵抗105Ω～109Ω（平方単位）を備えたプラスチック筐体により、クリーンルームや静電気の影響を避けたい電子・精密機器の製造現場に最適な設計となっています。

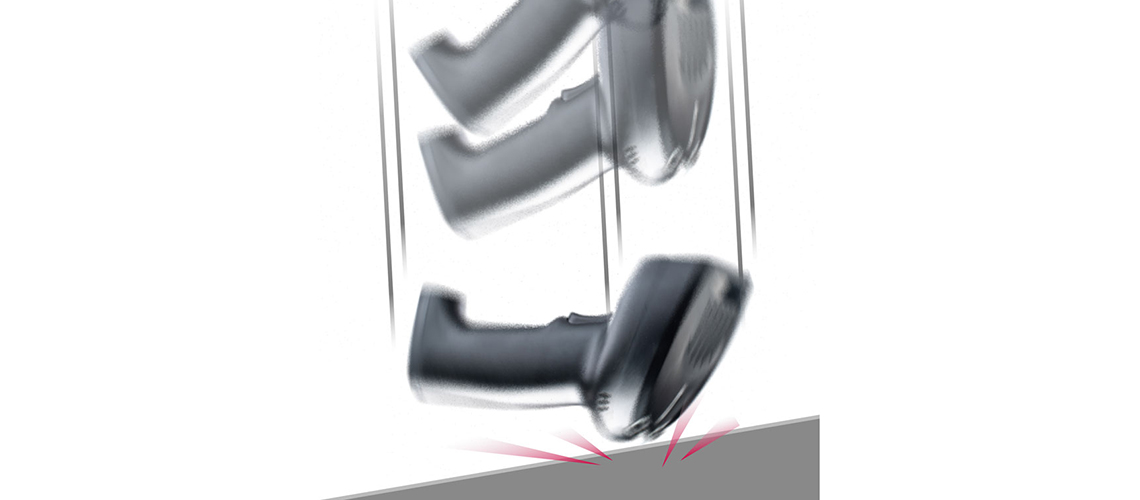

堅牢な筐体設計
1.8メートルの落下にも耐え、IP54準拠の防塵・防滴性能を備えた耐久性の高いスキャナです。
高密度コードの読取に対応
バーコードでは最小ナローバー幅0.0762mm（コード39）、2次元コードでは最小セルサイズ0.127mm（QRコード）まで対応し、細かいコードもしっかりと読み取ります。

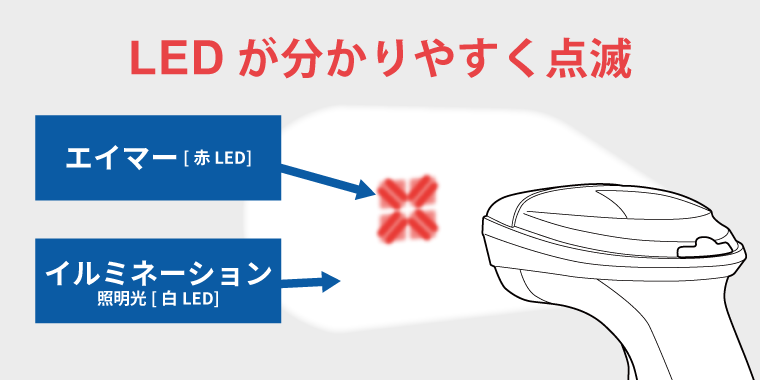

グッドリードインディケータ
読み取り成功時にLEDが3回点滅。デバイス画面を確認せずとも読取完了が視覚でわかるため、作業効率が向上します。
※グッドリードはステータスLED、バイブレーションでの確認にも対応しています。
※イラストはハンディタイプのイメージで、BD-9500ではありません。
狙ってスキャン
2つの設定により、エイマ（照準）で目的のコードを的確に読み取れるようになります。複数のバーコードが並ぶ環境でも、狙ったコードだけを読み取れます。
※「狙い撃ちモード」「狙ってからスキャンモード」の設定を行います。
日本語入力に対応：Windowsアプリ
MS-WORD、MS-EXCEL、Webブラウザなど、Windows環境での日本語入力に標準対応しています。
| 文字 | 入力例 |
|---|---|
| 半角：英数字ｶﾅ | 12345ABCDEFGアイウエオ |
| 全角：ひらがなカタカナ | あいうえおアイウエオ |
| 漢字 | 漢字がエンコードされたQR対応 |
※アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。
※その他、記号にも対応してします。
プリフィックス・サフィックス対応
読み取ったデータの先頭や末尾に、制御文字（例：改行コード）や任意の文字列（数字・英字など）を自動付加できる機能です。
- プリフィックス:読取データの先頭に付加
- サフィックス:読取データの最後に付加
BD-9500HD-ESDの仕様
対応バーコードシンボル
一次元コード（バーコード）
UPC/EAN/JAN, コード39, NW7, インターリーブド25, コード128, GS1-128, GS1 Databar, 他
二次元コード（QRなど）
QR, Micro QR, PDF417, Micro PDF417, DataMatrix, Aztec, Maxi Code 他
読取深度
| ナローバー/最小セル | 読取深度 |
|---|---|
| コード39 （0.0762mm /3mil） |
50～90 mm |
| EAN13 （0.33mm /13mil） |
30～300mm |
| QRコード （0.127mm /5 mil） |
40～60 mm |
| QRコード （0.254mm /10 mil） |
30～160 mm |
| Data Matrix （0.127mm /5 mil） |
40～80 mm |
| Data Matrix （0.508mm /20 mil） |
30～330 mm |
※読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。
寸法図
仕様表
| 項目 | 仕様 | |
|---|---|---|
| 読取センサ | 1280 × 800 px , CMOSエリアセンサ | |
| 光源 | エイマ：610nm 赤色LED 光源：白色LED（6000～6500k） |
|
| 分解能 | 1D：0.0762mm/3 mil (Code 39) 2D：0.127mm/ 5 mil (QRコード) |
|
| 読み取り深度 | 30mm～300mm（EAN-13 3mil) | |
| スキャンレート | 60フレーム/秒 | |
| PCS | 30% | |
| 入力電圧 | DC 5V | |
| 動作電流 | 380 mA | |
| 温度 | 動作時 | 0℃ ～ 40℃ |
| 保管時 | -40℃ ～ 70℃ | |
| 湿度 | 10% - 95% RH 結露なきこと | |
| 耐落下 | 1.8m | |
| 耐環境光 | 100,000 lx | |
| 重量 | 140g | |
| 寸法(L × W × H) | 161.73mm × 65.5mm × 84mm | |
| ハウジング | ABS ESDプラスチックは、1平方あたり最大105Ω～109Ωの電気抵抗 | |
| インターフェイス | USB（HID/COM） | |
| 保証 | １年 | |
| 適合規格 | CE / FCC / BSMI | |
| 保護等級 | IP54 | |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| クイックガイド（BD-9500シリーズ（有線）用） | ダウンロード |
| ケーブル式コードリーダ プログラミングガイド | ダウンロード |
| GS1-128/GS1 Databar編集機能クイックガイド（ファームウェア WLM-J1.4.7-E 以上のコードリーダで利用いただけます） | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
