Z-5111バーコードスキャナモジュール
最大330スキャン/秒の高速読み取りを実現。データ照合機能を標準搭載し、限られたスペースへの組み込みにも対応するコンパクト設計。読取深度は45～340mm、一般的に使用される主要なバーコードに幅広く対応。インターフェースはRS232C、USBキーボード、USBバーチャルCOMに対応。
- バーコード
- CCD
- USB接続
- RS-232C接続
- USBバーチャルCOM接続
- GS1
- 1年保証
Z-5111の特徴
【Z-5111】
- 高速読取 330スキャン/秒
- 照合チェックに便利なデータマッチング機能を搭載
アクセス制限に対応するユーザー制限機能を内蔵
GS1-128・GS1 DataBarの編集に対応する独自機能もサポート - 組込みに適したコンパクトモジュール設計
20.5(W) x 11.8(H) x 22.6(D)mm、約12g - EAN 100%での読取深度は45～340mmに対応
- 各種バーコード規格に幅広く対応
【EVBD-131M】
- 高速読取り 200スキャン/秒
- 省スペース機器への組み込みに適したミニマルデザイン
サイズ：20.5(W)×11.4(H)×22.7(D)mm、質量：約10g - 読取深度 45～240mm（EAN 100%）
- 主要な一次元バーコードを安定して読み取り可能
Z-5111の仕様
【Z-5111】対応バーコードシンボル
一次元コード（バーコード）
コード39, インターリーブド25, コーダバー(NW7), コード93, コード128, GS1-128(UCC/EAN-128), JAN/EAN/UPC, COOP 2/5, GS1 DataBar, 他
【EVBD-131M】対応バーコードシンボル
一次元コード（バーコード）
コード39, インターリーブド25, インダストリアル25,コーダバー(NW7), コード93, コード128, EAN128,UPC/EAN/JAN, COOP 2OF5

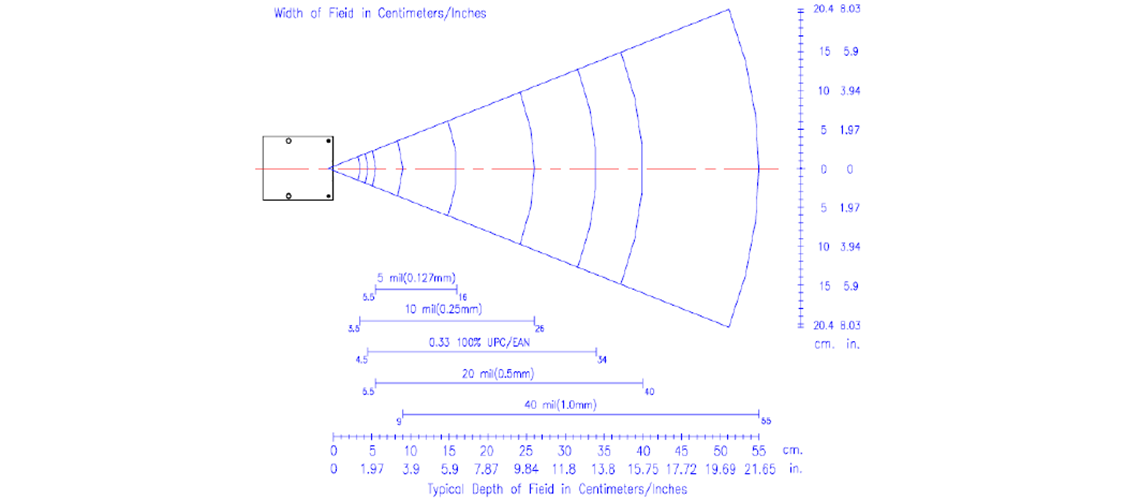

【Z-5111】読み取りフィールド

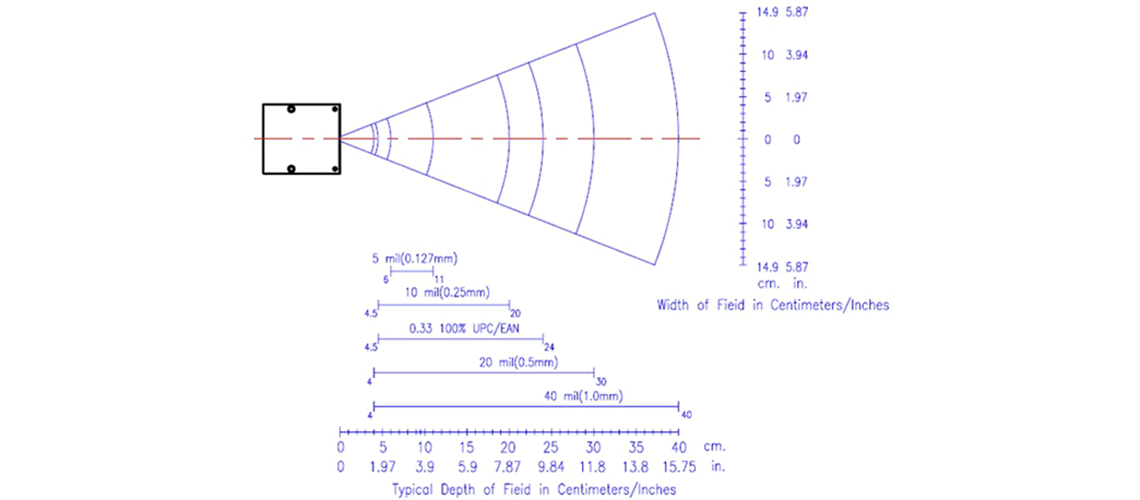

【EVBD-131M】読み取りフィールド
仕様表
【Z-5111】
| 項目 | 仕様 |
|---|---|
| 電源 | DC3.3 +/-10% |
| 消費電流 | 105mA typ. |
| 外形寸法 | 20.5(W) x 11.8(H) x 22.6(D)mm |
| 取付穴 | φ1.6 深さ5mm x 2 箇所, φ1.6 深さ2.8mm x 1 箇所 |
| 重量 | 約12g |
| 光源 | 617nm 赤色 LED |
| 分解能 | 0.1mm @ コード39, PCS90% PCS 0.30 min. |
| 走査速度 | 330 スキャン/秒 |
| インディケータ | ブザー, LED 駆動用出力端子有り |
| 読取深度 | 45～340mm (UPC/EAN 100%) ※読取フィールド参考図参照 |
| インターフェイス | RS232Cインターフェイス USBキーボードインターフェイス USBバーチャルCOMインターフェイス |
| 動作温度 | 0°C～+50°C |
| 保管温度 | -20°C～+60°C |
| 湿度 | 5%～95% 氷結・結露無し |
| 耐外乱光 | 100,000lux |
| EMC | CE, FCC |
【EVBD-131M】
| 項目 | 仕様 |
|---|---|
| 入力電圧 | DC3～5.25V |
| 消費電力 | 100mA typ. |
| 外形寸法 (mm) |
20.5（W）×11.4（H）×22.7（D） |
| 重量 | 約12g |
| 光源 | 617nm 赤色 LED |
| 分解能 | 0.1mm@コード39, PCS90% (2,500ピクセルCCD) |
| PCS | 0.30min. |
| 走査速度 | 200 スキャン/秒 |
| インディケータ | ブザー, LED駆動用出力端子有 |
| 読取深度 | 50～200mm（UPC/EAN 100%） ※読取フィールド参考図参照 |
| インターフェイス | RS232C(TTL)インターフェイス USBキーボードインターフェイス USBバーチャルCOMインターフェイス |
| 動作温度 | 0℃～＋50℃ |
| 保管温度 | -20℃～＋60℃ |
| 湿度 | 20%～85% 氷結・結露無し |
| 耐外乱光 | 7,000lxs(蛍光灯下) |
| EMC | CE, FCC |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| 【Z-5111】カタログ | ダウンロード |
| 【EVBD-131M】カタログ | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
