F-70定置式 CCDバーコードリーダ
読取窓の配置が異なるL型（サイドタイプ）とI型（フロントタイプ）の2種類を展開。コンパクト設計により機器への組み込みに適しており、700スキャン/秒の高速走査によって、移動中の対象物でもスムーズに読み取り可能です。
- バーコード
- CCD
- 定置タイプ
- RS-232C接続
- RoHS
- 1年保証
F-70の特徴
- 読取窓の配置が異なる L型（サイド）と I型（フロント）の2タイプ
- 省スペース設計で、各種機器への組み込み用途に最適です。

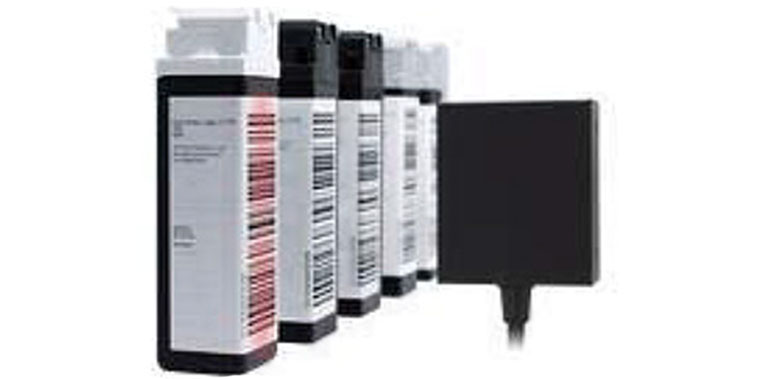

- 700スキャン/秒の高速走査
安定したスキャン性能で、動いている対象物も読み取り可能

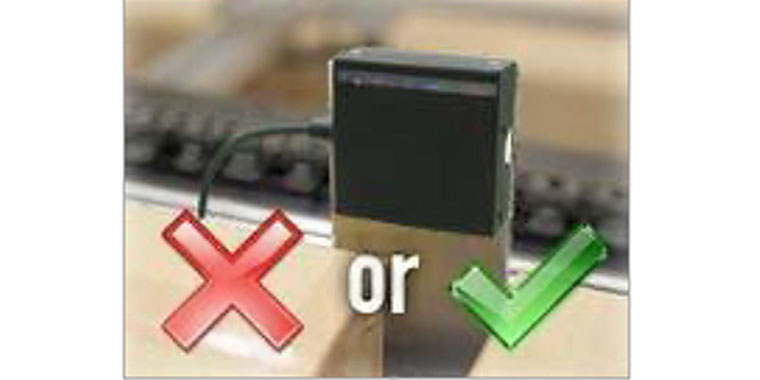

シーケンス出力機能に対応
あらかじめ登録されたバーコードと一致した場合に、OKまたはNGの判定結果を出力する「シーケンス出力機能」が利用できます。

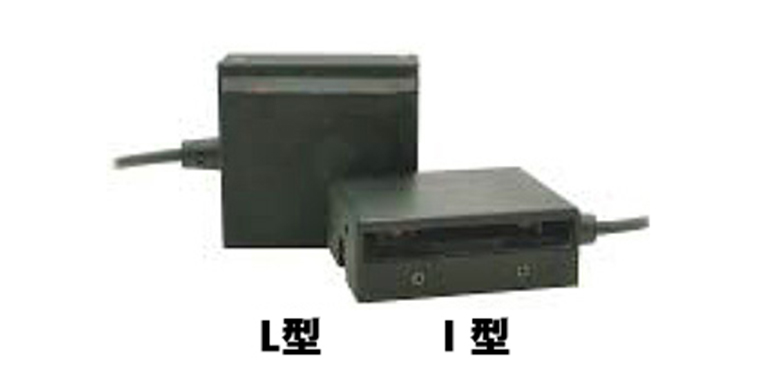

L型・I型の選べる2タイプ
読取窓の方向が異なるL型（側面読み取り）とI型（前面読み取り）をラインアップ。設置場所や使用目的に応じて選択できます。
Z-5130の仕様
対応バーコードシンボル
一次元コード（バーコード）
JAN/EAN/UPC, インダストリアル 2 of 5, IATA, インターリーブド 2 of 5, NW-7 (Codabar), コード 39, コード93, コード128, MSI/Plessey/および書籍コード (JAN 13 桁 ＋ アドオン 5 桁), コード11, Korean Postal Authority code (Code 3 of 5), UK/Plessey, GS1 DataBar (RSS), S-Code, Telepen, Tri-Optic 他

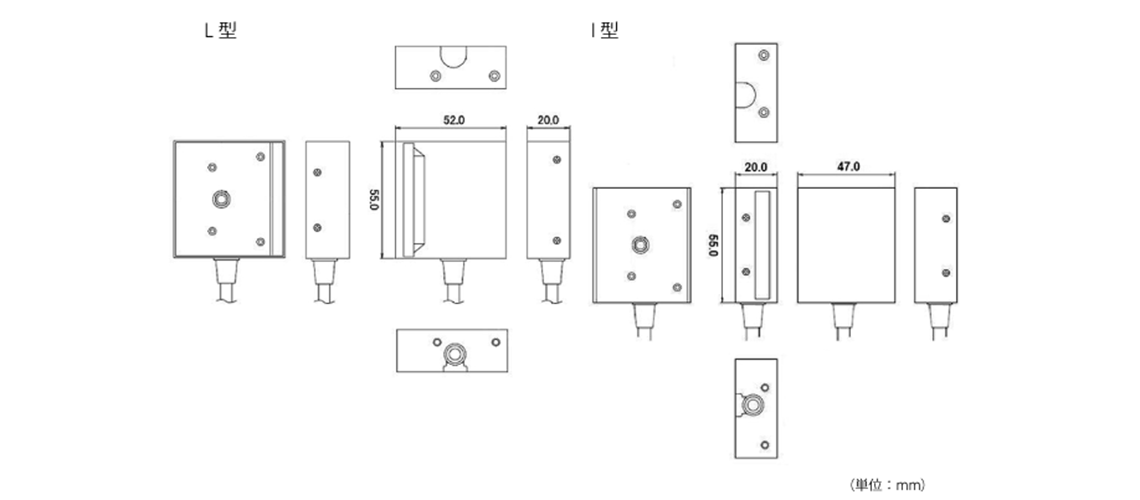

寸法図
仕様表
| 項目 | 仕様 | |
|---|---|---|
| インターフェース | RS-232C | 600 ～38400 bps、先バラ (10 線) |
| USB | Full-Speed 12 Mbps (HID)、USB－A | |
| 電源部 | 動作電圧 | 5.0 V ±5% |
| 消費電流 | 200 mA (読取時 Max)、100 mA (待機時 Max) | |
| 光学部 | 読み取り光源 | 赤色 LED × 2 個 (波長: 626 nm) |
| 読み取り方式 | 2048 画素 CCD リニアセンサ | |
| 読み取り速度 | 700 スキャン/秒 | |
| フォーカス距離 | 【L 型】 31.4 mm 【I 型】 35.4 mm |
|
| 読取部 | ピッチ角度 | ±6° |
| スキュー角度 | 【L 型】 ±25° 【I 型】 ±30° (デッドゾーン ±10° を除く) | |
| チルト角度 | ±10° | |
| 湾曲面読み取り | R ≧ 20 mm (JAN-8)、R ≧ 30 mm (JAN-13) | |
| 最小 PCS 値 | 0.45 以上 | |
| 最小分解能 | 0.15 mm (Code 39、PCS 0.9 の場合) | |
| 環境特性 | 動作温度 | 0 ～ 40 ℃ |
| 保存温度 | -10 ～ 60 ℃ | |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) | |
| 保存湿度 | 20 ～ 90%RH (非結露、非氷結) | |
| 耐外乱光（蛍光灯） | 5,000 lx 以下 | |
| 耐外乱光（白熱灯） | 5,000 lx 以下 | |
| 耐静電気 | 破壊なし : 15 kV 誤動作なし: 6 kV (接触放電) 8 kV (間接放電) |
|
| 耐落下強度 | 高さ 60 ｃｍ からコンクリート床面に計 12 回 (4 面 各 3 回) 自然落下させ、異常がないこと。 | |
| 防塵・防滴 | IP42 | |
| 物理仕様 | 外形寸法 | 【L 型】 55.0 x 52.0 x 20.0 mm (WDH) 【I 型】 55.0 x 47.0 x 20.0 mm (WDH) |
| 質量 | 約 110 g (ケーブルを除く) | |
| 適合法令および規格 | LED 安全規格 | IEC 62471-1:2006 リスク免除グル－プ |
| EMC | EN55022 / EN55024 / FCC Part15 Subpart B Class B / VCCI クラス B | |
| 環境負荷抑制対応 | RoHS 指令準拠 | |
※掲載値はメーカ規定の測定方法によるものです。保証値ではありません。
※RoHS 対応について: メーカの判断による対応品であり、 EUにおける法的な効力を有するものではありません。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
