NLB/RLB-1000定置式高速バーコードリーダ

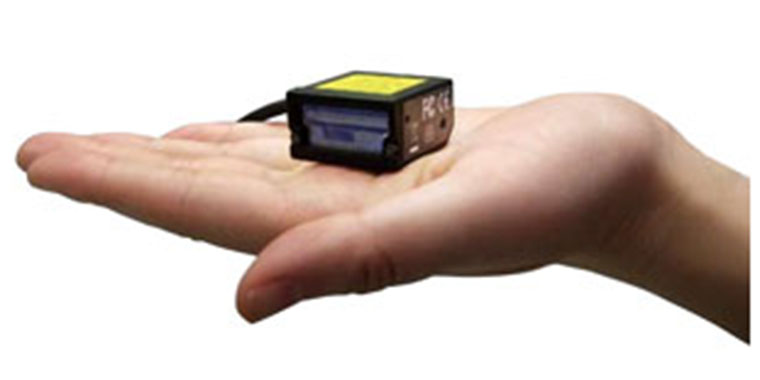

わずか29×35×17mmの超小型ボディに、毎秒1,000スキャンの高速読取機能を搭載。動いている対象も正確に読み取り、シングルビームとラスタビーム両方式に対応。トリガキー操作やシリアルコマンドによる制御が可能で、設置しやすさも考慮された設計です。
- バーコード
- レーザ
- 定置タイプ
- RS-232C接続
- RoHS
- IP54
- 1年保証
NLB/RLB-1000の特徴
- 超小型設計29 x 35 x 17mm
- 1,000スキャン/秒の高速動作で、動いている対象もスムーズに読み取り
- 抜群の読取性能を実現
- 用途に応じて選べるシングルビーム・ラスタビームの2モデルを用意
- トリガキー, 外部トリガ入力, シーケンス出力
- シリアルコマンドによるリモートトリガ操作にも対応
- 取り付けに配慮した筺体設計
NLB/RLB-1000の仕様
対応バーコードシンボル
一次元コード（バーコード）
JAN/EAN/UPC, コード39, NW7, インダストリアル25, コード128, GS-128, コード93, インターリーブド25, マトリクス25, GS1 DataBar, MSI/Plessey, 他

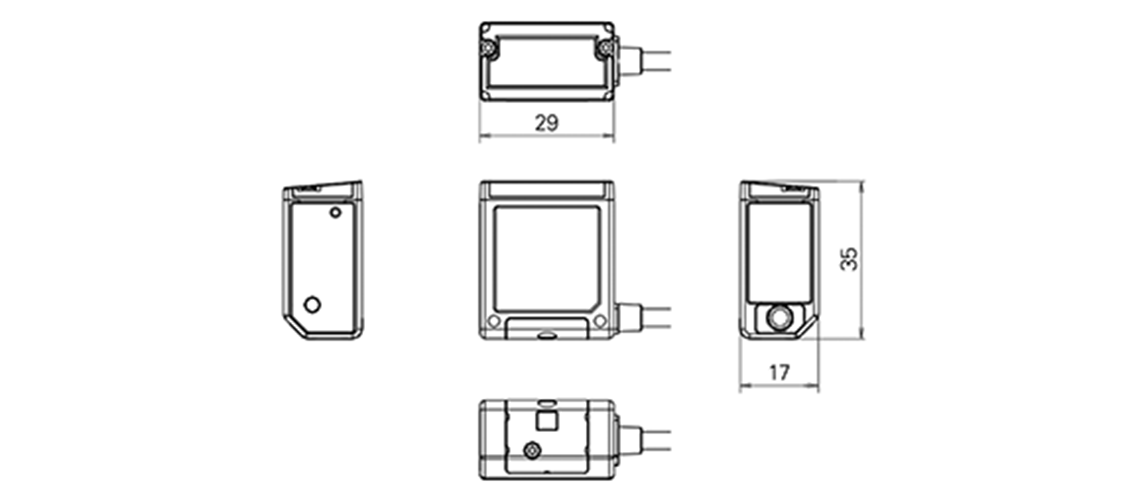

寸法図

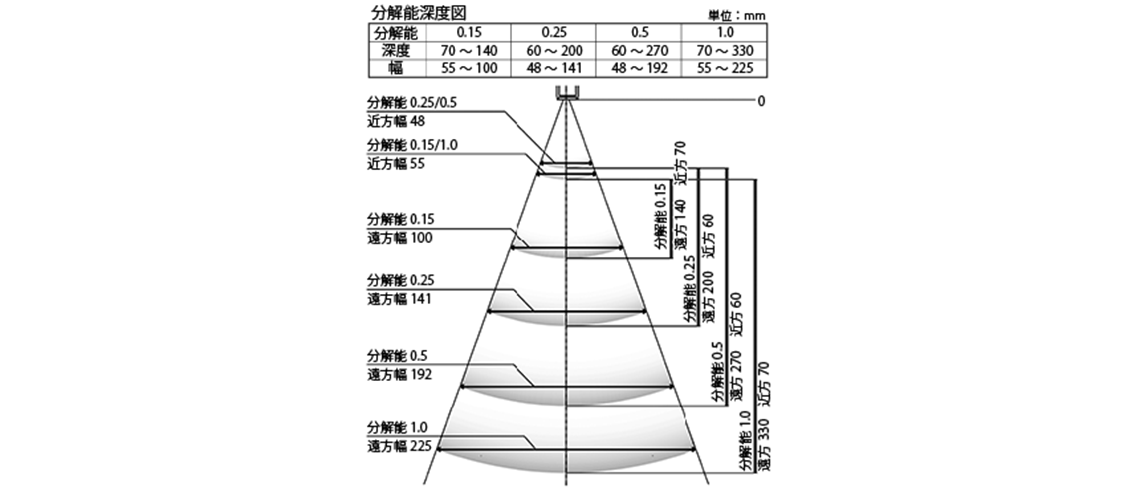

読み取りフィールド
仕様表
| 項目 | 仕様 | |
|---|---|---|
| 光学仕様 | 光源 | 赤色半導体レーザ 650nm |
| 走査速度 | 1000 スキャン/秒 | |
| ピッチ角 | 0°～ +30°, 0°～ -30° | |
| スキュー角 | +9°～+60°, -7°～-60° +10°～+60°, -8°～-60° |
|
| チルト角 | 0°～+25°, 0°～-25° | |
| 湾曲面 | R>15mm（JAN8）, R>20mm（JAN13） | |
| 最小PCS | 0.45 | |
| 分解能 | 0.15mm ＠PCS 0.9 | |
| インターフェイス | RS232C インターフェイス | |
| 電源 | 供給電圧 | DC4.5～5.5V |
| 消費電流 | 145mA （待機時） 205mA （動作時） |
|
| 温度 | 動作温度 | -0℃ ～ +45℃ |
| 保管温度 | -20℃ ～ +65℃ | |
| 湿度 | 5% ～ 90% 氷結･結露無し | |
| 耐外乱光 | 蛍光灯下 ： 4, 000 lx 太陽光下 ： 80, 000 lx |
|
| 耐落下 | 70cm | |
| 防塵･防滴 | IP54 | |
| 耐静電気 | 非破壊 15KV | |
| 重量 | 約30g（ケーブルを除く） | |
| 適合規格 | RoHS, JIS C 6802 クラス2（レーザ）, VCCI クラスB | |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| カタログ | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
バリエーション一覧
- 表示方法：
- 詳細一覧
- 一括購入
2件あります
-
NLB-1000-RS232C-I販売価格：121,000円(税込)税抜 110,000円在庫：△
定置式 RS232C接続 高性能バーコードスキャナ
NLB-1000-RS232C-I- 有線（RS-232C接続）
- 1次元バーコード
- 定置式
- 1年保証
- レーザ
- シリアルコマンドトリガ
- シーケンス出力
- RoHS
- GS1 Databar
- GS1-128
- IP54
-
RLB-1000-RS232C-I販売価格：137,500円(税込)税抜 125,000円在庫：△
