L-22XDPM対応QRコードリーダー

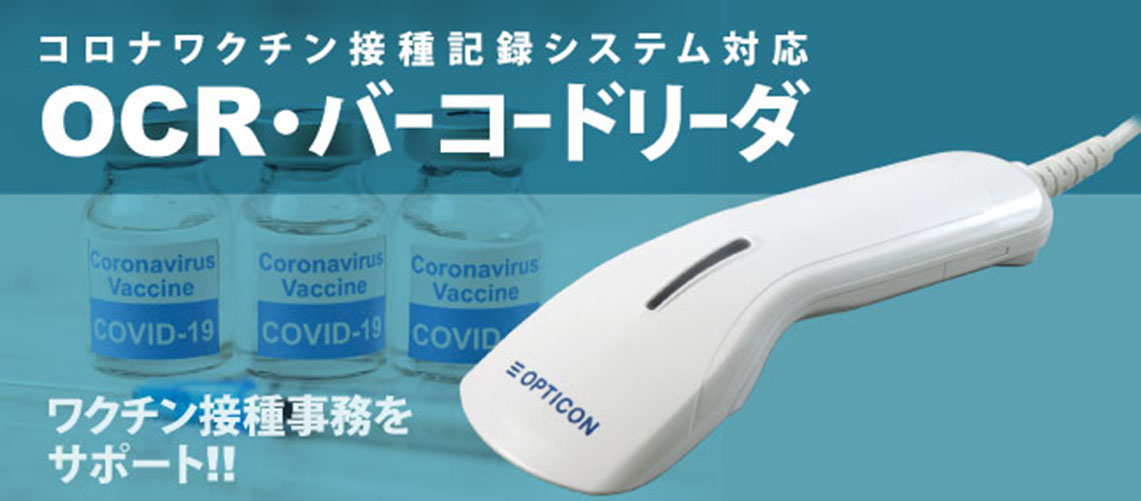

OCRやDPMコードの読み取りに対応した2次元コードリーダー。ワクチン接種記録のOCR読み取りにも対応し、TYPE-C変換アダプタを同梱した特別セット「L-22X-VRS」は、接種会場での事務処理をサポートします。
- バーコード
- QRコード
- OCR
- DPM
- 有線タイプ
- USB接続
- RS-232C接続
- 抗菌
- バイブレーション
- GS1
- RoHS
- IP42
- 5年保証
L-22Xの特徴
OCR・DPM対応の2次元バーコードリーダー
OCR読み取りに標準対応したL-22Xは、ワクチン接種記録システムのOCRラインにも対応しています。TYPE-C変換アダプタが付属する特別セット「L-22X-VRS」は、接種会場での事務業務を支援します。
高性能な読み取り機能
最新のデコードアルゴリズム、高速100フレーム対応CMOSセンサ、高性能CPUにより、読み取り角度の影響を受けずにスピーディーな読み取りが可能です。手ブレや暗所、強い光の下でも安定したスキャン性能を発揮します。
オートトリガと高速スキャン対応
オプションの専用スタンドSTD-22Xを使えば、オートトリガ機能が自動で動作。高速で動く対象物も瞬時に検知して読み取れるため、POSレジなどの業務に最適です。
- オートスタンド
- STD-22X
モバイル端末のQRコードにも対応
スマートフォンやタブレットの液晶に表示されたQRコードやバーコードの読み取り精度が大幅に向上。低輝度や高密度な表示でもスムーズに読み取れます。
パスポートOCR読み取り
パスポートに使用されるOCRフォントに標準対応。手持ち操作でも読み取り可能な性能を確保しています。OCR-A/B以外のフォントについては個別にご相談ください。
機能性とデザイン性を両立
使いやすさと読み取り性能に配慮したスタイリッシュなデザイン。軽量77gながら、1.8mの耐落下性能を備えています。筐体は抗菌仕様（JIS Z 2801相当）かつ耐黄変素材で、医療現場や物流業務にも適しています。
マルチインターフェイスと耐久性のあるコネクタ
USB-HID、USB-COM、RS-232Cに対応したマルチインターフェイス設計と交換可能なケーブル方式を採用。ケーブルコネクタは耐屈曲・耐引張構造で高い信頼性を確保しています。
バイブレーション機能 / サイレントモード
読み取り時に手のひらで感知できるバイブレーション機能を搭載し、音が出せない医療現場や製造ラインでも視認性を確保。トリガキーを長押しすることで、バイブレーションやブザーのON/OFFを切り替えられる静音モードも備えています。
日本国内で製造
本製品は日本国内で製造されています。
柔軟なデータ編集機能
「データ編集プログラミング」機能を活用することで、出力データの編集が可能。複数の画像から最大16コードをまとめて読み取る一括スキャンや、GS1フォーマットへの出力整形も簡単に設定できます。
写真記録対応アプリ「WedgeShots(TM)」
スキャン直後に写真撮影を行えるキーボードウェッジアプリ「WedgeShots(TM)」に対応。読み取り時の状況を画像として記録でき、後からの確認や検証に活用可能です。画像データは暗号化され、WedgeShots(TM)にログインしたユーザーのみ閲覧できます。
L-22Xの仕様
対応バーコードシンボル
一次元コード（バーコード）
JAN-13/8、EAN-13/8、EAN Add-on、UPC Add-on、Code 39、Code 128、NW-7（Codabar）、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、Postal Code
二次元コード（QRなど）
PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix（ECC 200）、MaxiCode、Aztec Code、Chinese-sensible Code
OCR
Machine Readable Travel Documents、ISBN（OCR-B）、OCR-A/B
読取深度
| シンボル | 分解能(mm) | 近方(mm) | 遠方(mm) | |
|---|---|---|---|---|
| 1D | CODE 39 | 0.127 | 5 | 60 |
| CODE 39 | 0.254 | 5 | 185 | |
| JAN | 0.33 | 5 | 240 | |
| CODE 39 | 0.5 | 22 | 380 | |
| 2D | QR | 0.169 | 15 | 60 |
| QR | 0.381 | 0 | 200 | |
※深度は周辺温度25℃でのTyp値です。
読取りフィールド
寸法図
仕様表
| 項目 | 仕様 |
|---|---|
| インターフェイス | USB (HID/COM)、RS-232C |
| 電圧 | 4.5~5.5V |
| 読み取り方式 | モノクロ CMOS エリアセンサ( 最大100fps) |
| 読み取り光源 | 電球色LED |
| エイミング | シングルライン緑色LED |
| 読み取り確認 | 上部シングルバー3 色 LED 表示、ブザー、バイブレーション |
| 画像出力 | Windows Bitmap、JPEG |
| 最小分解能 | 1次元バーコード：0.1mm 2次元コード： 0.169mm |
| PCS値 | 0.2 以上 |
| 傾斜読み取り | ピッチ/スキュー：±65° チルト：360° |
| 移動体読み取り | 2.54m/s (0.33mm EAN/UPC @100mm ) |
| 重量 | 約77ｇ（ケーブルを除く） |
| 寸法 | 165.3(D) × 62.2(W) × 31.4(H) mm |
| 保証 | ５年間（ケーブルを除く） |
環境部
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | -5 ～ 50℃ |
| 保管時 | -30 ～ 60℃ | |
| 湿度 | 動作時 | 5 ～ 90%RH （非結露、非氷結） |
| 保管時 | 5 ～ 90%RH （非結露、非氷結） | |
| 周辺照度 | 太陽光:100,000 lx 以下 蛍光灯:10,000 lx 以下 |
|
| 耐落下 | 1.8m ( コンクリート床面) 5面 3サイクル自由落下。読み取りが可能なこと。 |
|
| 抗菌仕様 | JIS Z 2801 相当 | |
| 防塵防滴 | IP42 相当 | |
安全規格
| 項目 | 仕様 |
|---|---|
| 環境負荷 | RoHS 指令 |
| LED 安全規格 | IEC 62471 リスク免除グル－プ |
| EMI/RFI | ・EMC 指令 EN 55024, EN 55032 Class B ・FCC Part 15 Subpart B Class B ・VCCI クラス B |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| カタログ（L-22X 用） | ダウンロード |
| クイックガイド(USB 2Dリーダー)（OPI-3601/NLV-3101/L-46X共通） | ダウンロード |
| クイックガイド(RS232C 2Dリーダー)（OPI-3601/NLV-3101/L-46X共通） | ダウンロード |
| パスポートOCR設定コード（L-46X/M-11 OPN-3102/PR-11 共通） | ダウンロード |
| VRS専用設定シート（L-46X OPN-3102 共通） | ダウンロード |
ドライバ・ユーティリティ
| ファイル名 | ダウンロード |
|---|---|
| バーチャルCOMドライバ（OPT共通） | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
