L-46R1次元バーコードリーダ
高性能な1次元レーザー方式のハンディタイプバーコードリーダです。バイブレーション、LED、ブザーによる通知機能を搭載しており、スーパーや医療機関など幅広い業務環境で活用できます。深い読み取り距離と強化されたケーブル接続部により、安心して運用可能です。
- バーコード
- レーザ
- 有線タイプ
- USB接続
- RS-232C接続
- バイブレーション
- RoHS
- IP42
- 1年保証
L-46Rの特徴
高性能1次元レーザハンディスキャナ
バイブレーター・LED・ブザーなどの多様なインジケーターを備えたガンタイプのバーコードリーダーです。小売店やスーパーマーケット、医療現場など、さまざまな業務シーンでご利用いただけます。

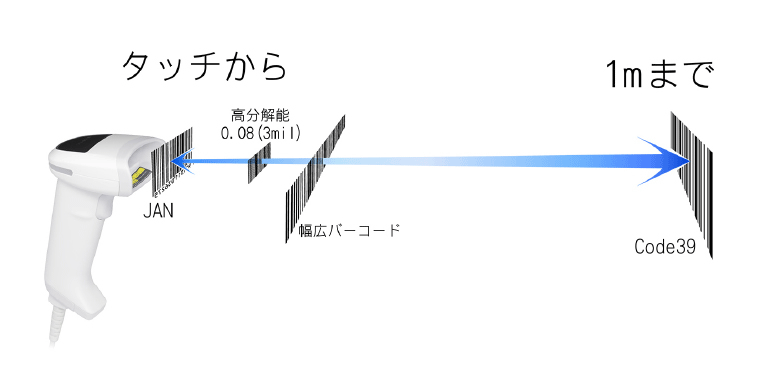

広い読み取り範囲を実現
新設計の光学系により、エレメント幅1.0mmのバーコードを至近距離から最大1mの距離まで読み取り可能。高分解能のコードやワイドタイプのバーコードもスムーズに読み取れます。

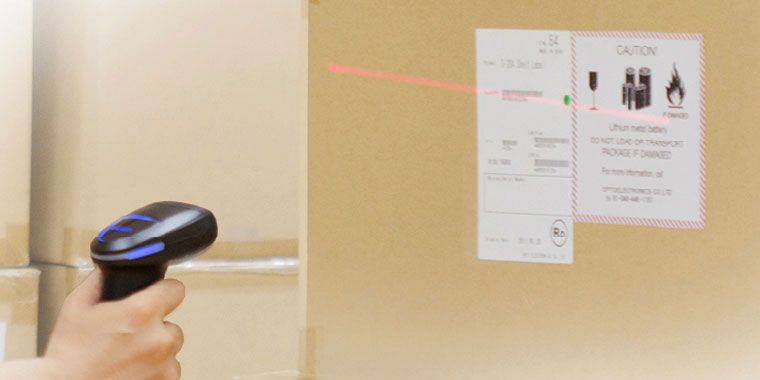

赤色レーザーによる視認性の向上
赤色レーザー走査光を採用し、暗い場所での読み取りや手ブレ時の安定性に優れ、明るい環境でも視認性を確保します。

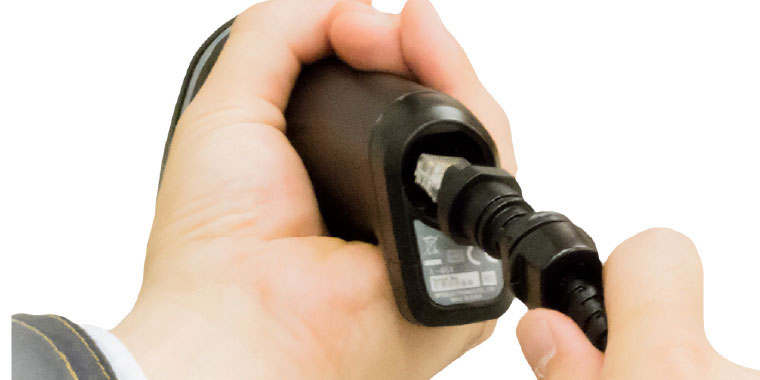

マルチインターフェイス対応・高耐久ケーブル
USB-HID、USB-COM、RS-232Cの各インターフェイスに対応したマルチ接続仕様と、交換可能な強化ケーブルを採用。ケーブルは柔軟な交換構造ながらも、屈曲や引張への耐久性に優れています。なお、交換ケーブルはL-46RとL-46Xの両機種で共通です。
バイブレーション機能 / サイレントモード
読み取り時に手のひらで感知できるバイブレーション機能を搭載し、音が出せない医療現場や製造ラインでも視認性を確保。トリガキーを長押しすることで、バイブレーションやブザーのON/OFFを切り替えられる静音モードも備えています。
データ編集機能
「データ編集プログラミング」機能により、読み取った情報の出力形式をカスタマイズ可能。
L-46Rの仕様
対応バーコードシンボル
一次元コード（バーコード）
JAN-13/8、EAN-13/8、EAN Add-on、UPC-A/E、UPC Add-on、Code 39、Code 128、NW-7（Codabar）、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar
読取深度
| シンボル | 分解能(mm) | 近方(mm) | 遠方(mm) | |
|---|---|---|---|---|
| 1D | CODE 39 | 0.127 | 5 | 100 |
| CODE 39 | 0.254 | 0 | 260 | |
| JAN | 0.33 | 0 | 330 | |
| CODE 39 | 0.5 | 0 | 570 | |
| CODE 39 | 1.0 | 15 | 1000 | |
※深度は周辺温度25℃でのTyp値です。 チャートのPCS値は0.9です。
読み取りフィールド
寸法図
仕様表
| 項目 | 仕様 | |
|---|---|---|
| インターフェイス | USB (HID/COM)、RS-232C | |
| 電圧 | 4.5~5.5V | |
| 読み取り方式 | 赤色レーザ 走査方式 | |
| 走査速度 | 100スキャン/秒 | |
| 読み取り光源 | 赤色半導体レーザ 波長：650nm | |
| 読み取り確認 | 上面パネル/サイドバー3色LED表示、ブザー、バイブレーション | |
| 最小分解能 | 0.076mm | |
| PCS値 | 0.2 以上 | |
| 傾斜読み取り | ピッチ：±35° スキュー：±50°(±8°デッドゾーン) チルト：±20° |
|
| 移動体読み取り | 6.0m/s （0.33mm EAN/UPC@130mm） | |
| 重量 | 約111g（ケーブルを除く） | |
| 寸法 | 105.4(D) × 60.0(W) × 153.4(H) mm | |
| 保証 | ５年間（ケーブルを除く） | |
環境部
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | -5 ～ 50℃ |
| 保管時 | -30 ～ 60℃ | |
| 湿度 | 動作時 | 5 ～ 90%RH （非結露、非氷結） |
| 保管時 | 5 ～ 90%RH （非結露、非氷結） | |
| 周辺照度 | 太陽光:80,000 lx 以下 蛍光灯:4,000 lx 以下 |
|
| 耐落下 | 1.8m (コンクリート床面) 5面 3サイクル自由落下。読み取りが可能なこと。 |
|
| 抗菌仕様 | JIS Z 2801 相当(白色モデルのみ) | |
| 防塵防滴 | IP42 相当 | |
安全規格
| 項目 | 仕様 |
|---|---|
| 環境負荷 | RoHS 指令 |
| レーザ安全規格 | IEC/EN60825-1：2014 Class 2 JIS C 6802：2014 クラス2 CDRH Class II |
| EMI | VCCI Class B/FCC Class B/EN55032 Class B,EN 53035(住宅、商業及び軽工業環境) |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| クイックガイド（OPT製品用） | ダウンロード |
ドライバ・ユーティリティ
| ファイル名 | ダウンロード |
|---|---|
| バーチャルCOMドライバ（OPT共通） | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
バリエーション一覧
- 表示方法：
- 詳細一覧
- 一括購入
-
（USB接続 ホワイト）L-46R-V-WHT-USB販売価格：33,000円(税込)税抜 30,000円在庫：◎（在庫5個以上）
USB接続 抗菌仕様 高性能で使いやすいモデル
L-46R-V-WHT-USB- 有線（USB接続）
- 1次元バーコード
- 抗菌仕様
- 5年保証
- レーザ
- バイブレーション
- LEDインディケータ
- 耐落下1.8m
- ROHS
- GS1 DataBar
- GS1-128
- IP42
-
（RS-232C接続 ホワイト）L-46R-V-WHT-RS232C販売価格：35,200円(税込)税抜 32,000円在庫：△
ガンタイプバーコードレーザスキャナ
L-46R-V-WHT-RS232C- 有線（RS-232C接続）
- 1次元バーコード
- 抗菌仕様
- 5年保証
- レーザ
- バイブレーション
- LEDインディケータ
- 耐落下1.8m
- ROHS
- GS1 DataBar
- GS1-128
- IP42
-
（USB接続 ブラック）L-46R-V-BLK-USB販売価格：33,000円(税込)税抜 30,000円在庫：△ -
（RS-232C接続 ブラック）L-46R-V-BLK-RS232C販売価格：35,200円(税込)税抜 32,000円在庫：△
ガンタイプバーコードレーザスキャナ
L-46R-V-BLK-RS232C- 有線（RS-232C接続）
- 1次元バーコード
- 5年保証
- レーザ
- バイブレーション
- LEDインディケータ
- 耐落下1.8m
- ROHS
- GS1 DataBar
- GS1-128
- IP42
