【Bluetooth接続】 WAP-OPN-3200i-AM-V-CHG-PS

Bluetooth
1次元バーコード
2次元コード
抗菌仕様
1年保証

バイブレーション
MFi認証
メモリ搭載
IP42

MFi認証・抗菌仕様・Bluetooth対応の小型2Dコードリーダー

OPN-3200iは、小型CMOSイメージャを搭載し、液晶画面上の1D／2Dコードも読み取れる医療・食品関連向けの抗菌仕様モデルです。Bluetooth（SPP/HID）およびMFi認証によるApple製品との接続に対応し、内蔵メモリを活かしたデータコレクタ運用も可能です。ブザー、LED、バイブによるフィードバックを備え、静音環境や騒音下でも確実に読み取り結果を確認できます。

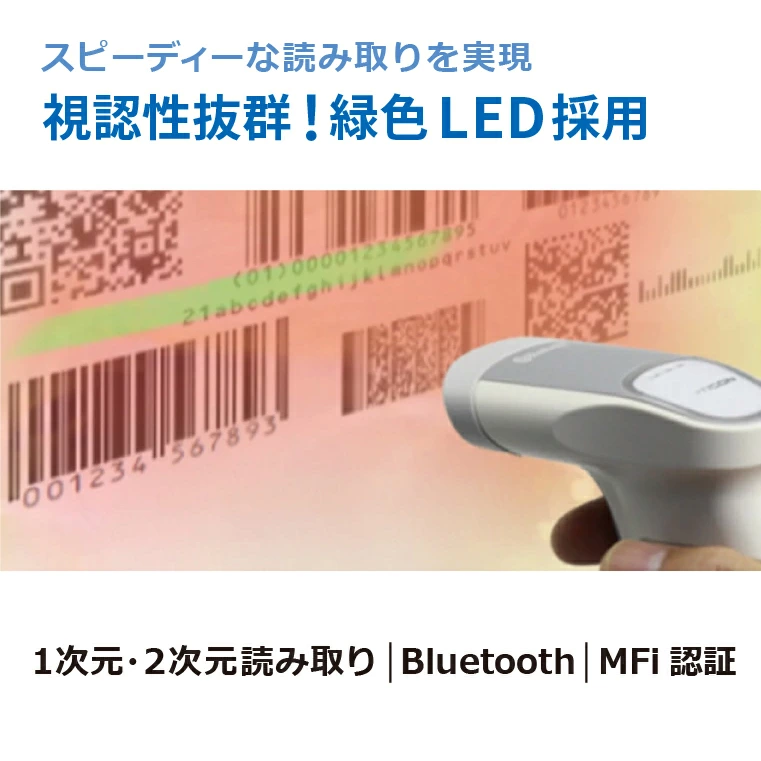

液晶画面の1D／2Dコードに対応するCMOSイメージャ搭載
Bluetooth（SPP/HID）接続およびMFi認証取得

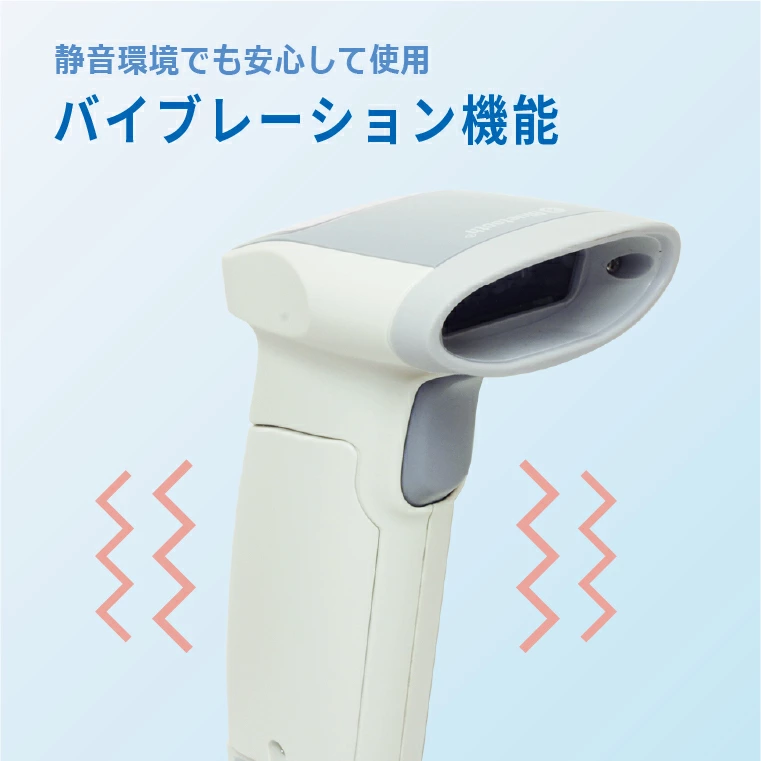

ブザー・LED・バイブによる多彩なフィードバック機能

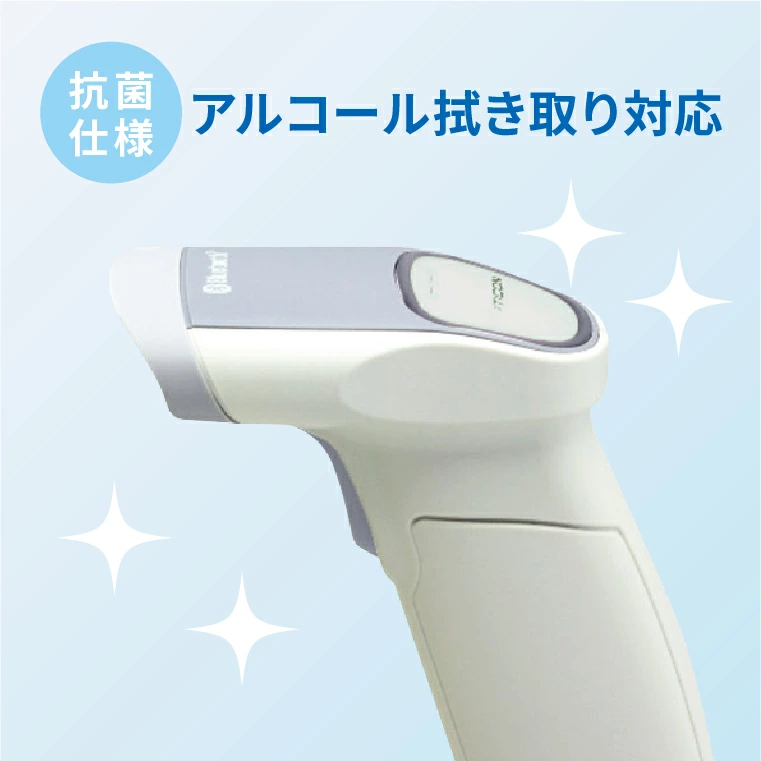

抗菌仕様の筐体・アルコール清拭対応（窓部・LED部除く）
内蔵メモリによるデータコレクタ運用が可能

この製品はOPN-3200iシリーズの「Bluetooth接続」モデルです。

navigate_nextOPN-3200iの製品詳細はコチラ

セット内容

本体
充電クレードル
ACアダプタ
ドキュメント

対応コード・読み取り方式

一次元コード（バーコード）

UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, JAN-8, JAN-13, Code 39, Tri-Optic, Codabar (NW-7), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, MSI/Plessey, UK/Plessey, TELEPEN, Code 11, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Korean Postal Authority code, Intelligent Mail Barcode, POSTNET, Japan Postal

二次元コード（QRなど）

PDF417, MicroPDF417, Codablock F, QR Code, MicroQR Code, Data Matrix (ECC 0-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code, PLANET, Netherlands KIX, UK Postal, Australian Postal

GS1 / Composite

GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC

読み取りフィールド参考図

寸法図

仕様表

OPN-3200iの仕様
項目		仕様
CPU/メモリ		CPU : 32ビット CISC 96MHz FROM : 512KB+32KB SRAM : 96KB FROM(ストレージ) : 1MB
キーパッド		1キー(トリガキー)
ブザー		音量(3 段階), 音程調整可能
LED		赤/緑色LEDx2, 青色LEDx2
バイブレーション		強さ(3段階)、長さ(4段階)調整可能
バッテリ		リチウムイオン、3.7V , 1100 mAh
連続使用時間		24時間以上（※1）
充電方法		専用充電器（CHG-3201：同梱）
電圧		5.0 ～ 6.5 V
消費電流		1A未満 (充電時)
温度	動作時	0 ～ 50℃
温度	保管時	-20 ～ 60 ℃
湿度		20～85%（結露なきこと）
耐外乱光（蛍光灯）		10,000 lx 以下
耐外乱光（太陽光）		100,000 lx 以下
耐静電気		破壊なし: 15 kV (気中、直接) 誤動作なし : 8 kV (気中、直接)　6 kV (接触、間接/直接)
耐落下		高さ150cmからコンクリート床面に計30回 (6面5サイクル) 自然落下させ、異常がないこと。
防塵防滴		IP42
寸法（DWH）		113 × 56 × 132 mm
重量		約132g (付属品を除く）
LED安全規格		IEC 62471 リスク免除グループ
製品安全規格		EN 62368-1、IEC 62368-1
RE/EMC		EN 300 328, EN 62479 EN 301 489-1, EN 301 489-17 EN 55035, EN 55032 Class B FCC Part 15 Subpart C , Subpart B Class B 工事設計認証, VCCI クラス B
その他規格		Bluetooth(R) ロゴ認証、MFi ライセンス
環境負荷抑制対応		RoHS 指令準拠
保証		1年間

（※1）周囲温度などの条件により時間が短くなることがあります。動作頻度: 10秒毎にバーコードを2回読み取り / 通信: Bluetooth SPP、マスターモードで相手機器に常時接続 / 環境温湿度: 25℃常湿 / 電池の状態 : 新品の電池を満充電/ブザーの設定 : 有効、音量最大 / 振動モータの設定 : 無効

スキャン部

OPN-3200iのスキャン部仕様
項目		仕様
光源		赤色LEDx2
エイミング光源		緑色LED×1
読み取り方式		CMOSエリアセンサ
画素数		WVGA（36万画素 752 × 480）
フレームレート		60fps（最速値）
視野角		水平: 約 40.6°、垂直: 約 26.4°
ピッチ・スキュー・チルト		ピッチ ±50° スキュー±50° チルト±180°
湾曲面読み取り		R ≧ 16 mm (Codabar 10 桁)、 R ≧ 20 mm (UPC 12 桁)
最小PCS値		0.3 以上、反射率差 (MRD) 32％以上
最小分解能（※1）		0.127 mm (Code 39) 0.169 mm (GS1 Databar、Composite Code、PDF417) 0.212 mm (QRコード、Data Matrix)
