マシンビジョン対応 固定型スキャナ
WAP-FS42-SR20G4-3C00W
- 1次元バーコード
- 2次元コード
- 固定・組込式
- OCR
- DPM
- 2年保証
- USB HID
- CMOS
- カメラ
- Ethernet/IP
- IP65
- IP67
-
特長
ハイエンド性能で高度な検査にも対応。
マシンビジョンまで拡張可能な多機能スキャナ。製造・物流現場では、高精度なデータ取得や品質検査の自動化が重要性を増しています。
Zebra FS42は、強力なプロセッサと高解像度イメージセンサを搭載し、複雑なスキャン業務にも対応可能。
さらにディープラーニングOCRやマシンビジョン機能にも拡張できる、スキャン以上の能力を備えたモデルです。PRZMやImagePerfect+などの独自技術により、難読コードや高速ラインでも高精度な読み取りを実現。
Aurora Focusソフトウェアとの連携で、設定や稼働状況の管理も直感的に操作可能。
一台でスキャンから検査・分析まで対応する、現場自動化の中核となるソリューションです。FS42は、スキャンから検査まで担うハイエンドスキャナとして、 製造・物流現場の高精度・高速化・自動化を強力にバックアップします。

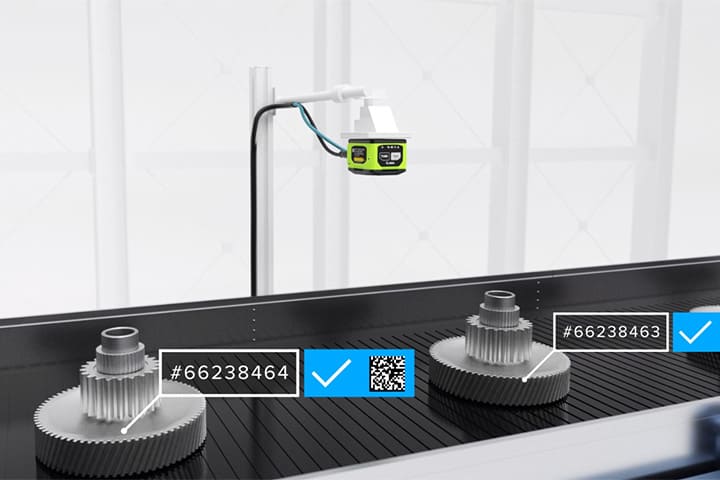

高性能マシンビジョン対応で、検査工程まで自動化
高性能プロセッサと照明内蔵で一体化運用

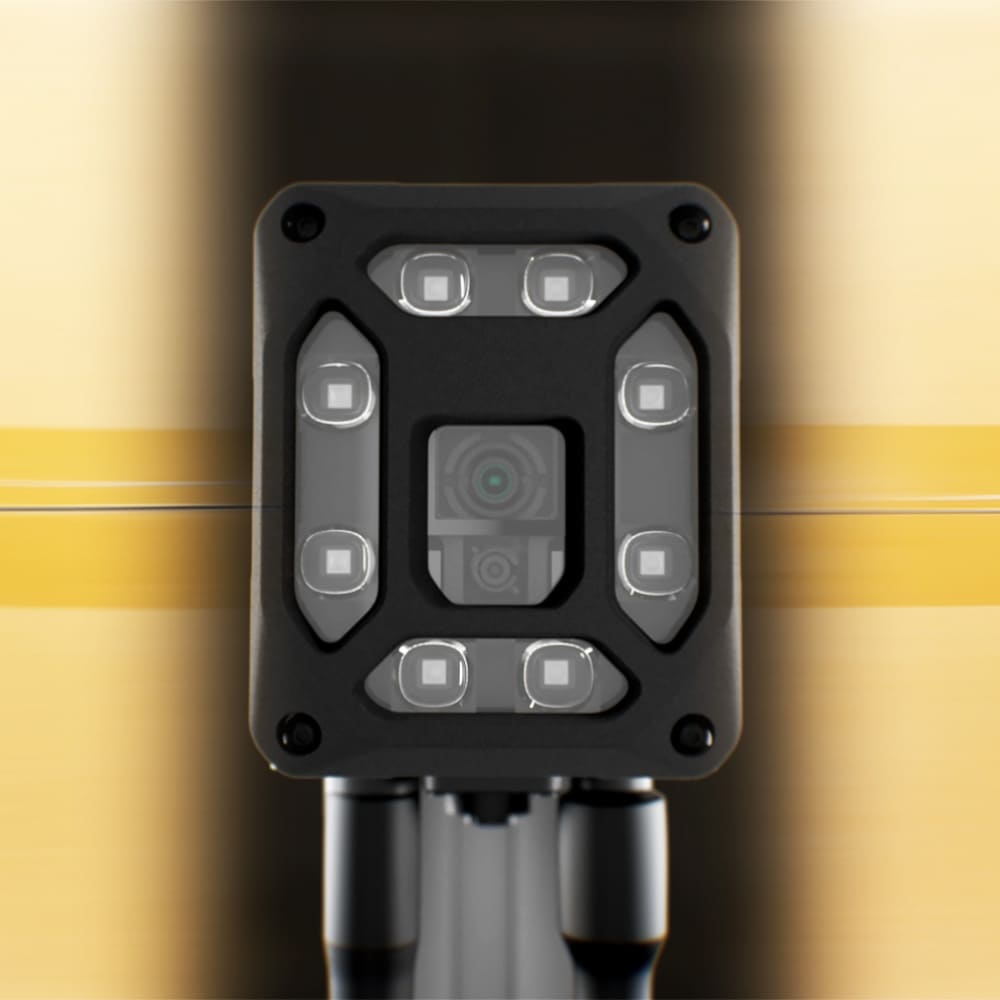

【PoE対応と強力照明で、設置と導入の手間を削減】
Zebra FS42は、PoE対応に加えて高輝度の内蔵照明を備えており、別途照明機器が不要。 シンプルな設置構成で運用を開始でき、大量処理が求められる製造・検査工程にも最適です。 外部ストレージとの連携にも対応し、スキャン画像の保存・分析も可能です。Zebra Aurora(TM) Focusで設定・管理も一元化

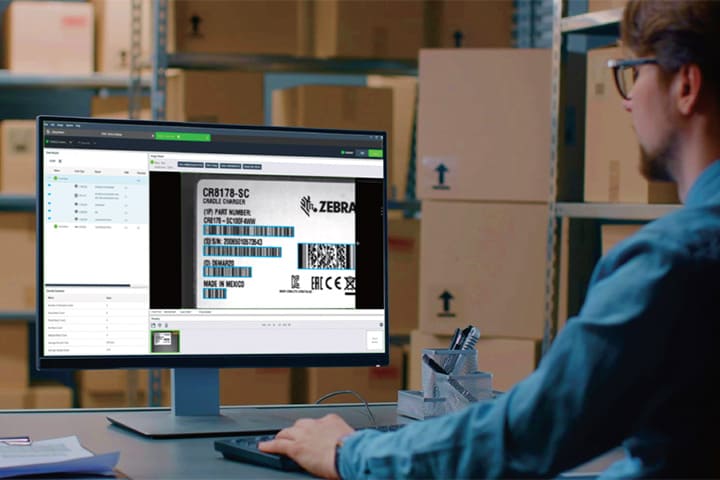

【複雑な検査設定もスライダーで直感操作】
Zebra Aurora(TM)Focusは、FS42の高度なマシンビジョン機能を最大限に引き出す専用ソフトウェアです。 セットアップや検査ジョブの作成も、ドラッグ＆ドロップやステップガイドでスムーズに行えます。 デバイス状態やジョブ進行の可視化により、現場オペレーションの安定稼働を支援します。仕様
サポートするシンボル体系
二次元コード（QR／DPM）
Aztec、Data Matrix、DotCode、MaxiCode、PDF417、Micro PDF417、QR Code、Micro QR
一次元コード（バーコード）
Codabar、Code 39、Code 93、Code 128、I 2 of 5、MSI Plessey、UPC/EAN
OCR
OCR-A、OCR-B、MICR、US Currency、Trainable OCR（一部モデル可、又はアドオンOCRライセンスにて可能）
デコード範囲（標準動作範囲）
FS42-SR - 30°FOV レンズ
シンボル体系／解像度 近距離 遠距離 Code 128：5mil 3インチ／8cm 33インチ／83cm Code 128：10mil 3インチ／8cm 65インチ／166cm Code 128：15mil 3インチ／8cm 98インチ／249cm Code 128：20mil 3インチ／8cm 131インチ／332cm DataMatrix：5mil 3インチ／8cm 17インチ／44cm DataMatrix：10mil 3インチ／8cm 35インチ／89cm DataMatrix：15mil 3インチ／8cm 52インチ／133cm DataMatrix：30mil 3インチ／8cm 105インチ／267cm FS42-WA - 46°FOV レンズ
シンボル体系／解像度 近距離 遠距離 Code 128：5mil 3インチ／8cm 20インチ／52cm Code 128：10mil 3インチ／8cm 41インチ／104cm Code 128：15mil 3インチ／8cm 62インチ／157cm Code 128：20mil 3インチ／8cm 82インチ／209cm DataMatrix：5mil 3インチ／8cm 11インチ／28cm DataMatrix：10mil 3インチ／8cm 22インチ／56cm DataMatrix：15mil 3インチ／8cm 33インチ／84cm DataMatrix：30mil 3インチ／8cm 66インチ／168cm ※印刷解像度、コントラスト、光源、周辺光に依存します。
仕様表
デバイス特性
項目 仕様 寸法 2.1インチ（高さ）× 2.5インチ（幅）× 3.6インチ（奥行き）
54.0mm × 64.0mm × 91.4mm重量 14.1オンス／400g 電源 外部電源：10～30VDC（最大1.5A @ 24VDC）／PoE+（Class 4、最大25.5W）／PoE（Class 3、最大13W）／USB-C（5VDC、3A、最大15W） 構成可能IO 光絶縁GPIO：4点（GPIO0～GPIO3）、非絶縁GPIO：5点（GPIO4～GPIO8） ※一部は外部照明使用時不可 色と素材 インダストリアルグリーン、アルミニウム筐体 インターフェースポート M12 X-Coded イーサネット ×1、M12 12ピン Power/GPIO/RS-232 ×1、M12 5ピン 外部照明制御 ×1、USB 3.0 SuperSpeed Type-C（DisplayPort Altモード対応） 通信プロトコル Ethernet/IP、PROFINET、Modbus TCP、TCP/IP、RS-232 ユーザーインジケータ 360°デコードLED、電源LED、ジョブステータスLED、焦点ステータスLED、警告LED、イーサネットステータスLED、ビーパー（音量調節可能） 性能特性
項目 仕様 イメージセンサー 2.3MP（1920×1200） 1/2.6インチ CMOS、グローバルシャッター、3.0μm正方画素 取得速度 最大60フレーム／秒 照準 赤色Class IIレーザー（8点サンバーストパターン） 照明 現場交換可能なLED照明（赤、白、青、IRのいずれか または複合構成） イメージャ視野角 SRレンズ：30° H × 19° V、WAレンズ：46° H × 29° V（いずれも液体レンズ） 動作環境
項目 仕様 動作温度 0～45°C（外部電源時）／0～40°C（PoE使用時、負荷サイクルに依存） 保管温度 -40°C～70°C 環境シーリング加工 IP65およびIP67 湿度 相対湿度5％～90％（結露なきこと） 耐衝撃性 EN 60068-2-27、30g、11ms、軸ごとに3回 耐振性 EN 60068-2-6、14mm @ 2～10Hz、1.5mm @ 13～55Hz、2g @ 70～500Hz、各軸2時間 準拠規格
項目 仕様 環境規格 EN 50581:2012、EN IEC 63000:2018 電気安全規格 IEC 62368-1（Ed.2）、EN 62368-1:2014/A11:2017 LED安全規格 IEC 62471:2006（Ed.1）、EN 62471:2008 レーザー安全規格 21CFR1040.10、21CFR1040.11、IEC/EN 60825-1:2014（Ed.3） EMI/EMS EN 55032:2015/A11:2020（Class B）、EN 55035:2017、EN 61000-3-2:2014（Class A）、EN 61000-3-3:2013、47 CFR Part 15 Subpart B（Class B）、ICES-003 Issue 7（Class B） EU適合宣言 2014/30/EU、2014/35/EU、2011/65/EU ソフトウェア
項目 仕様 管理 Zebra Aurora Focus™ デコーダパッケージ 1D/2D Standard（5FPS）、1D/2D Fast（60FPS）、1D/2D DPM Full（60FPS）、Connectivity Gatewayライセンス
※SKUにより異なり、アップグレードライセンスで変更可能マシンビジョンツール Sensor、Standard、Advanced（アップグレードライセンスで利用可能） 保証
項目 仕様 保証 Zebraのハードウェア保証条項に基づき、出荷日より2年間の保証 ※改良の為、予告無く外観・仕様を変更する場合があります。
